Ομοαξονικό καλώδιο
Τι είναι το ομοαξονικό καλώδιο
Το ομοαξονικό καλώδιο είναι ένα ηλεκτρικό καλώδιο με έναν χάλκινο αγωγό και έναν μονωτή που θωρακίζεται γύρω του και ένα πλεγμένο μεταλλικό πλέγμα που αποτρέπει την παρεμβολή σήματος και τη διασταυρούμενη συνομιλία. Ο πυρήνας χάλκινος αγωγός χρησιμοποιείται για τη μετάδοση σημάτων και ο μονωτήρας χρησιμοποιείται για την παροχή μόνωσης στον χάλκινο αγωγό και ο μονωτήρας περιβάλλεται από έναν πλεγμένο μεταλλικό αγωγό που βοηθά στην αποφυγή παρεμβολών ηλεκτρικών σημάτων και στην αποφυγή διασταυρούμενης συνομιλίας.
Πλεονεκτήματα του ομοαξονικού καλωδίου
Χαμηλή απώλεια σήματος:Το ομοαξονικό καλώδιο έχει χαμηλό ρυθμό απώλειας σήματος. Έτσι, ακόμη και σε μεγάλες αποστάσεις, το σήμα είναι ισχυρό. Είναι ιδανικό για χρήση σε περιπτώσεις όπου τα σήματα πρέπει να σταλούν σε μεγάλες αποστάσεις, όπως τα δίκτυα καλωδιακής τηλεόρασης.
Υψηλό εύρος ζώνης:Το ομοαξονικό καλώδιο έχει υψηλό εύρος ζώνης, επιτρέποντας τη γρήγορη και αποτελεσματική μετάδοση τεράστιων ποσοτήτων δεδομένων. Αυτό το καθιστά ιδανικό για χρήση σε εφαρμογές υψηλής έντασης δεδομένων και συνδέσεις internet υψηλής ταχύτητας..
Ανοσία σε παρεμβολές:Το ομοαξονικό καλώδιο είναι αδιαπέραστο από παρεμβολές από εξωτερικές πηγές, συμπεριλαμβανομένων των ραδιοφωνικών και ηλεκτρομαγνητικών παρεμβολών. Αυτό το καθιστά ιδανικό για χρήση σε θορυβώδεις ηλεκτρικές συνθήκες, όπως αυτές που βρίσκονται δίπλα σε καλώδια ρεύματος ή σε εργοστάσια.
Πολύπλευρος:Το ομοαξονικό καλώδιο έχει πολλές χρήσεις, συμπεριλαμβανομένων των συνδέσεων Internet υψηλής ταχύτητας, των δικτύων καλωδιακής τηλεόρασης και των συστημάτων ασφαλείας.
-
Ομοαξονικό καλώδιο RG58Το ομοαξονικό καλώδιο χρησιμοποιείται ως γραμμή μετάδοσης σημάτων ραδιοσυχνοτήτων. Οι εφαρμογές τουΠροσθήκη στο ερώτημα -
Ομοαξονικό καλώδιο RG174Το ομοαξονικό καλώδιο χρησιμοποιείται ως γραμμή μετάδοσης σημάτων ραδιοσυχνοτήτων. Οι εφαρμογές τουΠροσθήκη στο ερώτημα -

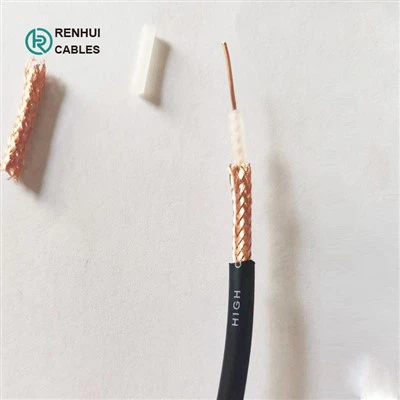

Ομοαξονικό καλώδιο RG 59 B/UΕφαρμογή: Για εσωτερική εγκατάσταση καθώς και σε βιομηχανικούς χώρους σε αγωγούς και αγωγούςΠροσθήκη στο ερώτημα
- Τηλ: +8615006408062
- ΗΛΕΚΤΡΟΝΙΚΗ ΔΙΕΥΘΥΝΣΗ:cable@renhuicable.com
- Προσθήκη: Κτίριο M7, Βιομηχανικό Πάρκο Ψηφιακής Οικονομίας Jingdong, οδός Cuizhai, περιοχή εκκίνησης, πόλη Jinan, επαρχία Shandong, Κίνα.
Γιατί να μας επιλέξετε
Έμπειρη ομάδα
Η ομάδα μηχανικών και τεχνικών μας έχει πολυετή εμπειρία στον κλάδο και αξιοποιούμε αυτή την τεχνογνωσία για να παρέχουμε στους πελάτες μας τις καλύτερες δυνατές λύσεις.
Εξαιρετική εξυπηρέτηση πελατών
Είμαστε υπερήφανοι που παρέχουμε εξαιρετική εξυπηρέτηση πελατών και τεχνική υποστήριξη στους πελάτες μας, διασφαλίζοντας ότι θα έχουν μια ομαλή και χωρίς προβλήματα εμπειρία.
Ποιοτικά Προϊόντα
Χρησιμοποιούμε μόνο υλικά υψηλής ποιότητας και προηγμένες τεχνικές κατασκευής για να παράγουμε προϊόντα που είναι αξιόπιστα, ανθεκτικά και αποδίδουν με τα υψηλότερα πρότυπα.
Ανταγωνιστική τιμή
Διαθέτουμε επαγγελματική ομάδα προμήθειας και ομάδα λογιστικής κόστους, για να μειώσουμε το κόστος και το κέρδος και να σας παρέχουμε καλή τιμή.
Βιώσιμη Ανάπτυξη
Καθιερώστε καλή φήμη και αξία επωνυμίας στον κλάδο και προωθήστε τη βιώσιμη, σταθερή, ταχεία και υγιή ανάπτυξη της επιχείρησης.
Λύση μίας στάσης
Από την έναρξη της έρευνας και σε όλη τη διαδικασία μέχρι να παραλάβετε τα αγαθά. είμαστε αφοσιωμένοι να σας υποστηρίζουμε σε κάθε σας βήμα.
Ομοαξονικό καλώδιο σκληρής γραμμής:Ο κεντρικός αγωγός του ομοαξονικού καλωδίου σκληρής γραμμής είναι κατασκευασμένος από χαλκό, ασήμι και έχει μεγαλύτερη διάμετρο σε σύγκριση με άλλα ομοαξονικά καλώδια.
Ευέλικτο ομοαξονικό καλώδιο:Τα εύκαμπτα ομοαξονικά καλώδια είναι πολύ εύκαμπτα και ο εσωτερικός αγωγός περιβάλλεται από ένα εύκαμπτο πολυμερές.
Ημιάκαμπτο ομοαξονικό καλώδιο:Το ημιάκαμπτο ομοαξονικό καλώδιο χρησιμοποιεί ένα συμπαγές εξωτερικό περίβλημα χαλκού με διηλεκτρικό πολυτετραφθοροαιθυλένιο.
Διαμορφώσιμο ομοαξονικό καλώδιο:Είναι μια εναλλακτική λύση στο ημιάκαμπτο καλώδιο, αντί για ένα άκαμπτο εξωτερικό περίβλημα από χαλκό χρησιμοποιείται ένα εύκαμπτο μεταλλικό περίβλημα.
Διαξονικό καλώδιο:Διαθέτει δύο κεντρικούς αγωγούς στον πυρήνα και έναν εξωτερικό πυρήνα και διηλεκτρικό. Αυτά τα καλώδια είναι τα καλύτερα για ψηφιακή μετάδοση και μετάδοση βίντεο χαμηλής συχνότητας.
Τριαξονικό καλώδιο:Είναι επίσης γνωστό ως Triax. Μοιάζει πολύ με ένα ομοαξονικό καλώδιο, αλλά με μια πρόσθετη χάλκινη πλεξούδα που προστίθεται σε αυτό, η πλεξούδα λειτουργεί ως ασπίδα και προστατεύει από το θόρυβο. Τα τριαξονικά καλώδια προσφέρουν μεγαλύτερο εύρος ζώνης.
Άκαμπτο ομοαξονικό καλώδιο:Το άκαμπτο ομοαξονικό καλώδιο αποτελείται από δύο χάλκινους σωλήνες που υποστηρίζονται στα άκρα των καλωδίων και σταθερά διαστήματα σε όλο το μήκος του καλωδίου χρησιμοποιώντας στηρίγματα PTFE ή μονωτές δίσκου. Το άκαμπτο ομοαξονικό καλώδιο δεν μπορεί να λυγίσει. Χρησιμοποιείται κυρίως σε συστήματα εκπομπής τηλεόρασης και FM.
Τα ομοαξονικά καλώδια έχουν ομόκεντρα στρώματα ηλεκτρικών αγωγών και μονωτικό υλικό. Αυτή η κατασκευή διασφαλίζει ότι τα σήματα περικλείονται μέσα στο καλώδιο και αποτρέπει τον ηλεκτρικό θόρυβο από την παρεμβολή στο σήμα.
Το κεντρικό στρώμα αγωγού είναι ένα λεπτό αγώγιμο σύρμα, είτε συμπαγές είτε από πλεκτό χαλκό. Ένα διηλεκτρικό στρώμα από μονωτικό υλικό με καλά καθορισμένα ηλεκτρικά χαρακτηριστικά περιβάλλει το σύρμα. Στη συνέχεια, ένα προστατευτικό στρώμα περιβάλλει το διηλεκτρικό στρώμα με μεταλλικό φύλλο ή πλεγμένο χάλκινο πλέγμα.
Όλο το συγκρότημα είναι τυλιγμένο σε ένα μονωτικό τζάκετ. Το εξωτερικό στρώμα μεταλλικής θωράκισης του ομοαξονικού καλωδίου είναι τυπικά γειωμένο στους συνδέσμους και στα δύο άκρα για τη θωράκιση των σημάτων και ως μέρος για τη διάχυση των αδέσποτων σημάτων παρεμβολής.
Ο σχεδιασμός του ομοαξονικού καλωδίου εξαρτάται από τον έλεγχο των διαστάσεων και των υλικών του καλωδίου. Ο έλεγχος αυτών των παραγόντων βοηθά στη δημιουργία μιας σταθερής τιμής για τη χαρακτηριστική σύνθετη αντίσταση ενός ομοαξονικού καλωδίου. Τα σήματα υψηλής συχνότητας ανακλώνται εν μέρει σε αναντιστοιχίες σύνθετης αντίστασης, προκαλώντας σφάλματα.
Η χαρακτηριστική σύνθετη αντίσταση είναι ευαίσθητη στη συχνότητα του σήματος. Πάνω από 1 GHz, ο κατασκευαστής καλωδίων πρέπει να χρησιμοποιήσει ένα διηλεκτρικό που να μην εξασθενεί πολύ το σήμα ή να αλλάξει τη χαρακτηριστική σύνθετη αντίσταση με τρόπο που να δημιουργεί αντανακλάσεις σήματος.
Τα ηλεκτρικά χαρακτηριστικά του ομοαξονικού εξαρτώνται από την εφαρμογή και είναι κρίσιμα για καλή απόδοση. Δύο τυπικές χαρακτηριστικές αντιστάσεις είναι οι ακόλουθες:
50 ohms, που χρησιμοποιείται σε περιβάλλοντα μέτριας ισχύος.
75 ohms, κοινό για συνδέσεις με κεραίες και οικιακές εγκαταστάσεις.
Σε τι χρησιμεύει το ομοαξονικό καλώδιο
Το ομοαξονικό καλώδιο χρησιμοποιείται από καλωδιακούς φορείς, εταιρείες τηλεφωνίας και παρόχους Διαδικτύου. Είναι απαραίτητα για εφαρμογές που απαιτούν εκπομπές ραδιοσυχνοτήτων, όπως:
Καλωδιακή τηλεόραση
Εάν έχετε καλωδιακή τηλεόραση, τα ομοαξονικά καλώδια μεταφέρουν βίντεο και δεδομένα από την εταιρεία καλωδίων στην τηλεόρασή σας. Χρησιμοποιούνται επίσης για τη σύνδεση της τηλεόρασης ή του ψηφιακού μετατροπέα σε μια προσωπική κεραία.
Ενισχυτές σήματος
Οι ενισχυτές σήματος κινητής τηλεφωνίας χρησιμοποιούν μια εξωτερική κεραία, έναν ενισχυτή και μια εσωτερική κεραία για να ενισχύσουν το κυψελοειδές σήμα και να το παραδώσουν ακόμα πιο δυνατό μέσα στο σπίτι, το γραφείο ή το όχημά σας. Για τη σύνδεση των τριών εξαρτημάτων χρησιμοποιούνται ομοαξονικά καλώδια. Βοηθούν στην παράκαμψη του υλικού αποκλεισμού σήματος.
Η Wilson Amplifiers είναι ο κορυφαίος πάροχος αυτών των συσκευών. Για περισσότερες πληροφορίες, ανατρέξτε στον οδηγό μας σχετικά με τον τρόπο λειτουργίας ενός ενισχυτή σήματος.
Καλωδιακό Διαδίκτυο (με βάση το χαλκό)
Το καλωδιακό Διαδίκτυο χρησιμοποιεί ομοαξονικό καλώδιο για να παρέχει στο σπίτι σας internet. Το καλώδιο με βάση το χαλκό διοχετεύεται στο σπίτι σας από τον πάροχο υπηρεσιών καλωδίων. Ο δρομολογητής ή το καλωδιακό μόντεμ σας συνδέεται σε ομοαξονική ή πρίζα ethernet για λήψη του σήματος. Στη συνέχεια, μπορείτε να συνδέσετε τις συσκευές σας στο δρομολογητή ή να συνδεθείτε μέσω WiFi για γρήγορη πρόσβαση στο Διαδίκτυο.
Ham Radio
Το ραδιόφωνο με ζαμπόν είναι ένα μέσο για να επικοινωνούν οι άνθρωποι μέσω των ραδιοκυμάτων. Το ομοαξονικό καλώδιο που συνδέεται με την κεραία παρέχει ισχυρότερο σήμα. Τα ραδιόφωνα ζαμπόν μπορούν να ρυθμιστούν στη μέση του πουθενά και δεν απαιτούν τεχνολογία Διαδικτύου ή κινητής τηλεφωνίας.
Βασικά συστήματα RF
Τα κύματα RF (ραδιοσυχνότητας) δημιουργούνται όταν ένα εναλλασσόμενο ρεύμα περνά μέσα από ένα αγώγιμο υλικό. Τα ομοαξονικά καλώδια μεταφέρουν σήματα ραδιοσυχνοτήτων. Μπορούν να χρησιμοποιηθούν με οποιοδήποτε σύστημα RF.
Τα ομοαξονικά καλώδια είναι ένας τύπος ηλεκτρικού καλωδίου που αποτελείται από έναν εσωτερικό αγωγό, ένα μονωτικό στρώμα, μια μεταλλική θωράκιση και ένα εξωτερικό μονωτικό στρώμα, όλα διατεταγμένα ομόκεντρα. Ο κεντρικός αγωγός μεταφέρει το σήμα, ενώ η μεταλλική θωράκιση διασφαλίζει ότι το σήμα παραμένει ανεπηρέαστο από εξωτερικές ηλεκτρομαγνητικές παρεμβολές.
Τα ομοαξονικά καλώδια έχουν συνήθως δύο τύπους θωράκισης:Αλουμινόχαρτο και πλεξούδα.
Η θωράκιση αλουμινίου χρησιμοποιεί ένα λεπτό στρώμα αλουμινίου, παρέχοντας 100% κάλυψη του καλωδίου. Συνήθως συνδέεται με έναν φορέα όπως ο πολυεστέρας για να προσθέσει αντοχή και στιβαρότητα.
Η θωράκιση της πλεξούδας περιλαμβάνει πλεκτά γυμνά ή επικασσιτερωμένα χάλκινα σύρματα, τα οποία μπορούν να επιτύχουν κάλυψη έως και 95%. Τερματίζεται στο χωράφι με πτύχωση ή σύσφιξη και περιστασιακά συγκολλάται.
Η θωράκιση ενός ομοαξονικού καλωδίου εξυπηρετεί τέσσερις βασικούς σκοπούς:Για να διατηρήσετε τα επιθυμητά ηλεκτρικά ρεύματα μέσα, κρατήστε τα ανεπιθύμητα ρεύματα έξω, παρέχετε μια πιο ομοιόμορφη εσωτερική επιφάνεια στον ομοαξονικό αγωγό και μειώστε τις επιπτώσεις του θορύβου που προκαλείται σε γειτονικά καλώδια ή δέσμες καλωδίων.
Δομή ομοαξονικού καλωδίου
Κεντρικός Μαέστρος
Ο κεντρικός αγωγός είναι ένα συμπαγές ή συρματόσχοινο σύρμα κατασκευασμένο από χαλκό ή αλουμίνιο, που χρησιμεύει ως το στοιχείο πυρήνα για τη μετάδοση σήματος. Το μέγεθος και η επιλογή του υλικού εξαρτώνται από τη συγκεκριμένη εφαρμογή και τα απαιτούμενα ηλεκτρικά χαρακτηριστικά.
Μονωτικό στρώμα
Γύρω από τον κεντρικό αγωγό υπάρχει ένα μονωτικό στρώμα, συνήθως κατασκευασμένο από υλικά όπως πολυαιθυλένιο (PE) ή πολυτετραφθοροαιθυλένιο (PTFE). Αυτό το στρώμα εμποδίζει τον κεντρικό αγωγό να έρθει σε επαφή με τη μεταλλική θωράκιση, διατηρώντας έτσι την ακεραιότητα του σήματος και μειώνοντας τις απώλειες.
Μεταλλική Θωράκιση
Ένα μεταλλικό στρώμα θωράκισης, συχνά κατασκευασμένο από χαλκό ή αλουμίνιο, περιβάλλει το μονωτικό στρώμα. Εξυπηρετεί δύο πρωταρχικούς σκοπούς: πρώτον, την προστασία του κεντρικού αγωγού από εξωτερικές παρεμβολές και δεύτερον, τον περιορισμό και την πρόληψη της διαρροής ηλεκτρομαγνητικών πεδίων που δημιουργούνται από το σήμα.
Εξωτερική μονωτική θήκη
Το εξωτερικό μονωτικό περίβλημα λειτουργεί ως προστατευτικό κάλυμμα για το ομοαξονικό καλώδιο, προστατεύοντάς το από περιβαλλοντικούς παράγοντες όπως η υγρασία, η τριβή και η φυσική φθορά. Τα κοινά υλικά που χρησιμοποιούνται για το εξωτερικό περίβλημα περιλαμβάνουν χλωριούχο πολυβινύλιο (PVC) και ενώσεις μηδενικού αλογόνου χαμηλού καπνού (LSZH).
Ομοαξονικά Καλώδια Ηλεκτρικά Χαρακτηριστικά
Αντίσταση
Η σύνθετη αντίσταση είναι ένας σημαντικός παράγοντας στα ομοαξονικά καλώδια, καθώς αναφέρεται στην αντίθεση που παρουσιάζεται στη ροή ενός εναλλασσόμενου ρεύματος. Τα ομοαξονικά καλώδια έχουν γενικά σύνθετη αντίσταση 50 ή 75 ohms, ανάλογα με την εφαρμογή. Αυτή η χαρακτηριστική σύνθετη αντίσταση είναι απαραίτητη για τη διατήρηση της ακεραιότητας του σήματος και την ελαχιστοποίηση των ανακλάσεων ή της απώλειας σήματος.
Απόσβεση
Η εξασθένηση είναι η μείωση της ισχύος του σήματος καθώς ταξιδεύει μέσω του ομοαξονικού καλωδίου. Αυτό το φαινόμενο συμβαίνει λόγω ηλεκτρικής αντίστασης, διηλεκτρικής απώλειας και απώλειας ακτινοβολίας. Τα μεγαλύτερα μήκη καλωδίων και οι υψηλότερες συχνότητες τείνουν να έχουν υψηλότερες τιμές εξασθένησης, γεγονός που μπορεί να οδηγήσει σε παραμόρφωση του σήματος εάν δεν ληφθεί σωστά υπόψη κατά την επιλογή του καλωδίου.
Αντίσταση
Η αντίσταση στα ομοαξονικά καλώδια επηρεάζεται από τα υλικά που χρησιμοποιούνται στον εσωτερικό αγωγό και τη θωράκιση. Παίζει ρόλο στην απώλεια ισχύος και στην εξασθένηση του σήματος. Γενικά, τα υλικά χαμηλότερης αντίστασης όπως ο χαλκός προτιμώνται για την ικανότητά τους να ελαχιστοποιούν την απώλεια ισχύος και να διατηρούν την ακεραιότητα του σήματος.
Επαγωγή
Η επαγωγή είναι η ιδιότητα των ομοαξονικών καλωδίων που σχετίζονται με τη δημιουργία ενός μαγνητικού πεδίου γύρω από το καλώδιο ως αποτέλεσμα της ροής του ρεύματος. Αυτό το μαγνητικό πεδίο μπορεί να οδηγήσει σε παρεμβολές σήματος και θόρυβο, επομένως η ελαχιστοποίηση της επαγωγής του καλωδίου είναι σημαντική. Μια χαμηλότερη τιμή επαγωγής βοηθά στη διατήρηση της ακεραιότητας του σήματος στις υψηλές συχνότητες.
Χωρητικότητα
Η χωρητικότητα στα ομοαξονικά καλώδια είναι αποτέλεσμα της αλληλεπίδρασης του εσωτερικού αγωγού, του διηλεκτρικού και της εξωτερικής θωράκισης. Μπορεί να επηρεάσει τη μετάδοση του σήματος προκαλώντας μετατοπίσεις φάσης και διάχυση. Οι χαμηλότερες τιμές χωρητικότητας είναι επιθυμητές σε εφαρμογές υψηλής συχνότητας, καθώς συμβάλλουν στη διατήρηση της ακεραιότητας του σήματος και στην ελαχιστοποίηση της παραμόρφωσης.
Διηλεκτρική σταθερά
Η διηλεκτρική σταθερά ενός ομοαξονικού καλωδίου σχετίζεται με την ικανότητα του μονωτικού του υλικού να αποθηκεύει ηλεκτρική ενέργεια. Μια χαμηλότερη διηλεκτρική σταθερά έχει ως αποτέλεσμα λιγότερη παραμόρφωση και εξασθένηση του σήματος. Τα κοινά διηλεκτρικά υλικά στα ομοαξονικά καλώδια περιλαμβάνουν τον αέρα, το πολυαιθυλένιο και το τεφλόν, το καθένα με διαφορετικές διηλεκτρικές σταθερές και χαρακτηριστικά απόδοσης.
Διαπερατό
Η διαπερατότητα αναφέρεται στην ικανότητα της θωράκισης ενός ομοαξονικού καλωδίου να αντιστέκεται στη διείσδυση μαγνητικού πεδίου, η οποία επηρεάζει την ακεραιότητα του σήματος. Το υλικό θωράκισης και η διαμόρφωση μπορούν να επηρεάσουν τη διαπερατότητα. Η σωστή θωράκιση του καλωδίου είναι απαραίτητη για την ελαχιστοποίηση των ηλεκτρομαγνητικών παρεμβολών και τη διατήρηση της ποιότητας του σήματος.
Τρέχοντα Κύματα
Τα κύματα ρεύματος στα ομοαξονικά καλώδια είναι η κίνηση των ηλεκτρικών σημάτων μέσω του καλωδίου και επηρεάζονται από παράγοντες όπως η σύνθετη αντίσταση, η εξασθένηση και η διηλεκτρική σταθερά. Όταν τα τρέχοντα κύματα αντιμετωπίζουν μια αλλαγή στην σύνθετη αντίσταση ή στις διηλεκτρικές ιδιότητες, μπορεί να προκύψουν ανακλάσεις ή απώλειες σήματος. Η διασφάλιση της σωστής επιλογής και σχεδίασης καλωδίων συμβάλλει στη διατήρηση της ακεραιότητας του σήματος και στη μείωση των απωλειών λόγω των αλληλεπιδράσεων του ρεύματος κυμάτων.
Και οι δύο τύποι καλωδίων μπορούν να χρησιμοποιηθούν για τη μεταφορά βίντεο, ήχου και άλλων μορφών δεδομένων και και οι δύο μπορούν να σας προσφέρουν ξεχωριστά πλεονεκτήματα και μειονεκτήματα στη ρύθμιση του δικτύου σας.
Το να αποφασίσετε ποιο είναι το καλύτερο για την περίπτωσή σας εξαρτάται από την απόσταση της σύνδεσής σας και την ποσότητα των δεδομένων που θα στείλετε. Τα καλώδια οπτικών ινών μεταφέρουν ένα σήμα για αρκετά μίλια πριν χρειαστούν επαναλήπτη. Οι απώλειες σήματος είναι μεγαλύτερες στο ομοαξονικό καλώδιο, επομένως θα πρέπει να το χρησιμοποιείτε για μικρότερες αποστάσεις. Τα καλώδια οπτικών ινών μεταφέρουν πολύ περισσότερες πληροφορίες και είναι επίσης πιο ακριβά. Τα καλώδια οπτικών ινών συναντώνται λιγότερο συχνά σε οικιακές και καταναλωτικές εγκαταστάσεις από τα ομοαξονικά καλώδια, αλλά τα δίκτυα οπτικών ινών συνεχίζουν να αναπτύσσονται σε δίκτυα σε όλο τον κόσμο.
Τα ομοαξονικά καλώδια τοποθετούνται εύκολα και είναι πολύ ανθεκτικά. Επειδή οι οπτικές ίνες έχουν υψηλότερη και ταχύτερη μεταφορά δεδομένων από το ομοαξονικό, χρησιμοποιούνται καλύτερα για επαγγελματικά δίκτυα ή μονάδες πολλαπλών κατοικιών (MDU), όπως αυτές που βρίσκονται σε μια επιχειρηματική πανεπιστημιούπολη, πανεπιστήμιο ή συγκρότημα διαμερισμάτων. Εάν εργάζεστε σε οικιακή εγκατάσταση ή δίκτυο μεταφοράς δεδομένων μέσης χωρητικότητας, τότε οι περισσότεροι θα επέλεγαν να εγκαταστήσουν με ομοαξονικό καλώδιο.
Όσον αφορά το κόστος της ίνας έναντι του ομοαξονικού, η ίνα είναι συνήθως υψηλότερη εκ των προτέρων με μεγάλη διάρκεια ζωής. Μετά την εγκατάσταση, η τιμή για αποκλειστική πρόσβαση στο Διαδίκτυο μέσω οπτικών ινών θα είναι επίσης υψηλότερη από μια κοινόχρηστη καλωδιακή σύνδεση στο Διαδίκτυο. Είναι σημαντικό να σταθμίσετε τις επιλογές πριν λάβετε αυτήν την κρίσιμη απόφαση που θα επηρεάσει την υπηρεσία δικτύου σας στο άμεσο μέλλον.
Πώς μπορώ να επιλέξω ομοαξονικό καλώδιο
Η επιλογή του σωστού ομοαξονικού καλωδίου περιλαμβάνει την εξέταση πολλών βασικών παραγόντων:
Τύπος και μέγεθος καλωδίου
Τα ομοαξονικά καλώδια διατίθενται σε διάφορα μεγέθη και τύπους, που υποδηλώνονται με αριθμούς (π.χ. 2/12–27). Ο πρώτος αριθμός αντιπροσωπεύει τη διάμετρο του καλωδίου, ενώ ο δεύτερος αριθμός υποδεικνύει τον αριθμό των στρωμάτων θωράκισης. Η επιλογή του σωστού μεγέθους και τύπου είναι ζωτικής σημασίας για τις βέλτιστες γραμμές μεταφοράς.
Συνδέσεις ομοαξονικών καλωδίων
Εξετάστε τους ομοαξονικούς συνδέσμους που απαιτούνται για τη συγκεκριμένη εφαρμογή σας. Διαφορετικές συσκευές και συστήματα μπορεί να χρησιμοποιούν διάφορους τύπους συνδέσμων ομοαξονικών καλωδίων, επομένως η συμβατότητα είναι απαραίτητη.
Συχνότητα σήματος και ταχύτητα μετάδοσης
Η συχνότητα των σημάτων που σκοπεύετε να μεταδώσετε και η απαιτούμενη ταχύτητα μετάδοσης είναι κρίσιμοι παράγοντες. Τα σήματα υψηλής συχνότητας ενδέχεται να απαιτούν εξειδικευμένα ομοαξονικά καλώδια με καλύτερη θωράκιση για την ελαχιστοποίηση της απώλειας σήματος.
Ηλεκτρομαγνητικές παρεμβολές EMI
Επιλέξτε ομοαξονικά καλώδια σχεδιασμένα να μειώνουν τις ηλεκτρομαγνητικές παρεμβολές. Για εφαρμογές όπου το EMI είναι ανησυχητικό, επιλέξτε καλώδια με ανώτερη θωράκιση για να διατηρήσετε την ποιότητα του σήματος.
Πλεονεκτήματα ομοαξονικού καλωδίου
Κατανοήστε τα πλεονεκτήματα των ομοαξονικών καλωδίων, όπως η ικανότητά τους να μεταδίδουν σήματα RF σε μεγάλες αποστάσεις με ελάχιστη απώλεια σήματος σε σύγκριση με άλλους τύπους καλωδίων.
Συμβατότητα με Συσκευές
Βεβαιωθείτε ότι το επιλεγμένο ομοαξονικό καλώδιο είναι συμβατό με τις συσκευές και τον εξοπλισμό σας, όπως τηλεοράσεις, ραδιόφωνα, δρομολογητές και ενισχυτές σήματος.
Ανθεκτικότητα και εγκατάσταση
Λάβετε υπόψη την αντοχή του καλωδίου σε εξωτερικούς χώρους ή σε σκληρά περιβάλλοντα. Επιπλέον, αξιολογήστε την ευκολία εγκατάστασης για να αποφύγετε επιπλοκές κατά την εγκατάσταση.
Κόστος και Προϋπολογισμός
Οι τιμές των ομοαξονικών καλωδίων ποικίλλουν σημαντικά ανάλογα με την ποιότητα και τις προδιαγραφές. Καθορίστε τον προϋπολογισμό σας και βεβαιωθείτε ότι ευθυγραμμίζεται με τις συγκεκριμένες ανάγκες και προτεραιότητές σας.
Θεωρία Γραμμών Μεταφοράς
Τα ομοαξονικά καλώδια είναι ένας τύπος γραμμής μετάδοσης που χρησιμοποιείται για την αποστολή ηλεκτρικών σημάτων, ειδικά σημάτων υψηλής ραδιοσυχνότητας (RF), από το ένα σημείο στο άλλο με χαμηλή απώλεια σήματος. Οι γραμμές μετάδοσης είναι απαραίτητες για πολλές εφαρμογές, όπως τηλεφωνικές γραμμές, καλωδιακή τηλεόραση, Διαδίκτυο και ενισχυτές σήματος κινητής τηλεφωνίας. Η πολύπλοκη αντίσταση των γραμμών μεταφοράς, όπως τα ομοαξονικά καλώδια, μπορεί να επηρεάσει σε μεγάλο βαθμό την ποιότητα μετάδοσης του σήματος.
Απώλεια σήματος
Ένας κρίσιμος παράγοντας στη μετάδοση σήματος μέσω ομοαξονικών καλωδίων είναι η απώλεια σήματος. Απώλειες μπορεί να προκύψουν για διάφορους λόγους, όπως το μήκος του καλωδίου, η ποιότητα του διηλεκτρικού υλικού και η συχνότητα που χρησιμοποιείται. Γενικά, η απώλεια σήματος αυξάνεται όσο αυξάνεται το μήκος του καλωδίου. Ενώ τα ομοαξονικά καλώδια μπορούν να λειτουργήσουν για αρκετές εκατοντάδες μέτρα, η ποιότητα του σήματος μπορεί να υποβαθμιστεί σε μεγάλα μήκη.
Συχνότητα και μήκος κύματος
Η συχνότητα του ηλεκτρικού σήματος που μεταδίδεται και το αντίστοιχο μήκος κύματός του έχουν επίσης σημαντικό αντίκτυπο στην απόδοση του ομοαξονικού καλωδίου. Η ταχύτητα φάσης, η οποία υπαγορεύει πόσο γρήγορα ταξιδεύουν τα ηλεκτρικά σήματα κατά μήκος μιας γραμμής μεταφοράς, εξαρτάται από την κατασκευή της γραμμής.
Το ηλεκτρικό μήκος ενός αγωγού με το ίδιο φυσικό μήκος μπορεί να ποικίλλει ανάλογα με τον τύπο της γραμμής μεταφοράς. Για παράδειγμα, σε μια δεδομένη συχνότητα, διαφορετικοί αγωγοί θα έχουν διαφορετικά ηλεκτρικά μήκη. Ως αποτέλεσμα, η επιλογή της κατάλληλης συχνότητας και τύπου καλωδίου είναι απαραίτητη για τη διασφάλιση της βέλτιστης μετάδοσης σήματος μέσω ομοαξονικών καλωδίων.
Πώς να συνδέσετε ομοαξονικό καλώδιο
Εάν θεωρείτε ότι χρειάζεται να συνδέσετε ένα ομοαξονικό καλώδιο, η διαδικασία είναι σχετικά απλή. Ακολουθήστε τα παρακάτω βήματα:
Συγκεντρώστε τα υλικά σας. Θα χρειαστείτε ένα καθαρό πανί, έναν απογυμνωτή ομοαξονικού καλωδίου ή ένα κοφτερό μαχαίρι, δύο ομοαξονικούς συνδέσμους συμπίεσης, ένα ομοαξονικό εργαλείο πτύχωσης συμπίεσης και έναν σύνδεσμο κάννης.
Προσδιορίστε με ποιον τύπο ομοαξονικού καλωδίου εργάζεστε. Τα ομοαξονικά καλώδια διατίθενται σε διαφορετικές ποιότητες ραδιοφώνου ή ραδιοσυχνότητες. Οι πιο συνηθισμένοι τύποι είναι οι RG-6, RG-11 και RG-59.
Βεβαιωθείτε ότι και τα δύο άκρα του καλωδίου που θα συνδέσετε είναι καθαρά και στεγνά. Αυτό είναι ιδιαίτερα σημαντικό εάν εργάζεστε με σπασμένο υπόγειο καλώδιο. Ακόμα κι αν τα καλώδιά σας φαίνονται καθαρά, είναι καλή ιδέα να τα σκουπίζετε με ένα καθαρό πανί και να τα στεγνώνετε καλά πριν τα εργαστείτε στα καλώδια.
Χρησιμοποιήστε έναν απογυμνωτή ομοαξονικού καλωδίου που είναι συμβατός με τον τύπο του καλωδίου με το οποίο εργάζεστε για να αφαιρέσετε και τα δύο άκρα του καλωδίου. Θα χρειαστεί πρώτα να απογυμνώσετε τα εξωτερικά μπουφάν και μετά τα εσωτερικά. Αυτό θα αφαιρέσει τα εξωτερικά στρώματα και θα αποκαλύψει το σύρμα. Εάν έχει απομείνει συρμάτινο πλέγμα μετά την απογύμνωση, διπλώστε το πίσω από το σύρμα.
Μπορείτε να χρησιμοποιήσετε ένα μαχαίρι για να αφαιρέσετε το καλώδιο, αλλά ένα συμβατό απογυμνωτή καλωδίων είναι και ασφαλέστερο και ευκολότερο. Με έναν απογυμνωτή καλωδίων, θα μειώσετε την πιθανότητα να καταστραφεί το καλώδιο και θα βεβαιωθείτε ότι έχει απογυμνωθεί στο σωστό μήκος. Φυσικά, για πιο λεπτομερείς οδηγίες σχετικά με την απογύμνωση, φροντίστε να ακολουθήσετε τις οδηγίες της συγκεκριμένης στρίπερ σας.
Τοποθετήστε έναν ομοαξονικό σύνδεσμο συμπίεσης σε κάθε άκρο των καλωδίων που μόλις αφαιρέσατε. Εάν συνδέετε δύο καλώδια μεταξύ τους, θα χρειαστείτε δύο συνδέσμους συμπίεσης. Κατά την εισαγωγή των βυσμάτων, προσέξτε να μην καταστρέψετε το καλώδιο.
Χρησιμοποιήστε ένα ομοαξονικό εργαλείο σύσφιξης συμπίεσης για να σφίξετε τους συνδετήρες συμπίεσης στα καλώδια. Αυτό τα βοηθά να παραμένουν άνετα και ασφαλή. Αφού ολοκληρώσετε τη πτύχωση, δεν θα πρέπει να μπορείτε να τραβήξετε το καλώδιο έξω από την υποδοχή.
Χρησιμοποιήστε έναν σύνδεσμο κάννης για να συνδέσετε τα δύο καλώδια. Απλώς βιδώστε τον σύνδεσμο της κάννης σε κάθε άκρο.
Οι Τέσσερις Τύποι Ζημιάς που Κάνει τα Ομοαξονικά Καλώδια να Καταστρέφουν
Υπάρχουν τέσσερις πιθανοί λόγοι για να κατηγορήσετε γιατί το Coax καλώδιο σας έχει χαλάσει.
Ζημιά από θερμότητα
Τα σημεία τήξης των ομοαξονικών καλωδίων είναι 150 βαθμοί F. Αυτά τα χαμηλά σημεία τήξης σημαίνουν ότι ένα ομοαξονικό καλώδιο θα χαλάσει όταν βρίσκεται κοντά σε μια πηγή θερμότητας για μεγάλο χρονικό διάστημα. Αυτό συμβαίνει επειδή το πλαστικό στο ομοαξονικό καλώδιο θα λιώσει και τα εξαρτήματα θα μετακινηθούν από τη θέση τους.
01
Υδάτινη καταστροφή
Τα ομοαξονικά καλώδια μπορεί να χαλάσουν λόγω ζημιάς από το νερό. Όπως πολλά ηλεκτρικά αντικείμενα, τα ομοαξονικά καλώδια δεν είναι λειτουργικά όταν υπόκεινται σε νερό. Το νερό μπορεί να επηρεάσει την ηλεκτρική καλωδίωση ενός ομοαξονικού καλωδίου.
02
Σωματική βλάβη
Τα ομοαξονικά καλώδια μπορεί να χαλάσουν από φυσική ζημιά. Η εξωτερική επιφάνεια ενός ομοαξονικού καλωδίου είναι λεπτή. Επειδή είναι ευαίσθητο, ένα ομοαξονικό καλώδιο μπορεί να χαλάσει όταν το πετάτε χωρίς προσοχή. Πρέπει να κρατάτε τα ομοαξονικά καλώδια σε ευθεία θέση. Ακόμη και η παραμικρή κάμψη ενός ομοαξονικού καλωδίου μπορεί να σπάσει τα εσωτερικά του στοιχεία. Συνοψίζοντας, δεν πρέπει ποτέ να λυγίζετε ή να πατάτε ένα ομοαξονικό καλώδιο, διαφορετικά θα χαλάσει.
03
Βλάβη συνδετήρα
Τα ομοαξονικά καλώδια μπορεί να χαλάσουν από ζημιά στον αγωγό. Τα ομοαξονικά καλώδια έχουν σύνδεσμο και στα δύο άκρα. Οι σύνδεσμοι μεταφέρουν ραδιοκύματα που μεταφέρουν πληροφορίες από τη μια πηγή στην άλλη. Εάν σπάσετε έναν από τους δύο συνδετήρες στο ομοαξονικό καλώδιο, το ομοαξονικό καλώδιο είναι κακό. μπορείτε να αντικαταστήσετε τους συνδέσμους στο ομοαξονικό καλώδιο και αν επιλέξετε να το κάνετε αυτό, τότε το ομοαξονικό καλώδιο μπορεί να είναι καλό.
04
Ένας τρόπος με τον οποίο μπορείτε να ελέγξετε αν τα ομοαξονικά καλώδια σας έχουν χαλάσει είναι να χρησιμοποιήσετε ένα ηλεκτρικό πολύμετρο. Ένα ηλεκτρικό πολύμετρο μπορεί να μετρήσει τις ικανότητες πολλών κομματιών ηλεκτρονικού εξοπλισμού χρησιμοποιώντας πολλούς διαφορετικούς υπολογισμούς.
Πρώτα απ 'όλα, μπορείτε να χρησιμοποιήσετε το ηλεκτρονικό σας πολύμετρο για να κάνετε έναν έλεγχο αντίστασης στο ομοαξονικό καλώδιο σας. Σε αυτόν τον έλεγχο, το ηλεκτρονικό πολύμετρο διενεργεί μια δοκιμή τάσης της θωράκισης του ομοαξονικού καλωδίου και των εξαρτημάτων του καλωδίου. Μια δοκιμή αντίστασης θα σας δώσει μια απάντηση σε εκατόμετρα ή hms.
Δεύτερον, μπορείτε να χρησιμοποιήσετε το ηλεκτρονικό σας πολύμετρο για να κάνετε έλεγχο χωρητικότητας. Σε αυτόν τον έλεγχο, το ηλεκτρονικό πολύμετρο θα διενεργήσει έλεγχο χωρητικότητας του κελύφους και του αγωγού του ομοαξονικού καλωδίου. Ένας έλεγχος χωρητικότητας θα σας πει υπολογισμούς σε picofarads, της pf.
Τέλος, μπορείτε να χρησιμοποιήσετε το ηλεκτρονικό σας πολύμετρο για να κάνετε έναν έλεγχο επαγωγής. Σε αυτόν τον έλεγχο, το ηλεκτρονικό πολύμετρο θα διενεργήσει έλεγχο χωρητικότητας της θωράκισης και του καλωδίου του ομοαξονικού καλωδίου. Ένας έλεγχος επαγωγής θα συζητήσει λύσεις σε nanohenry, ή nh και σε Ohm.
