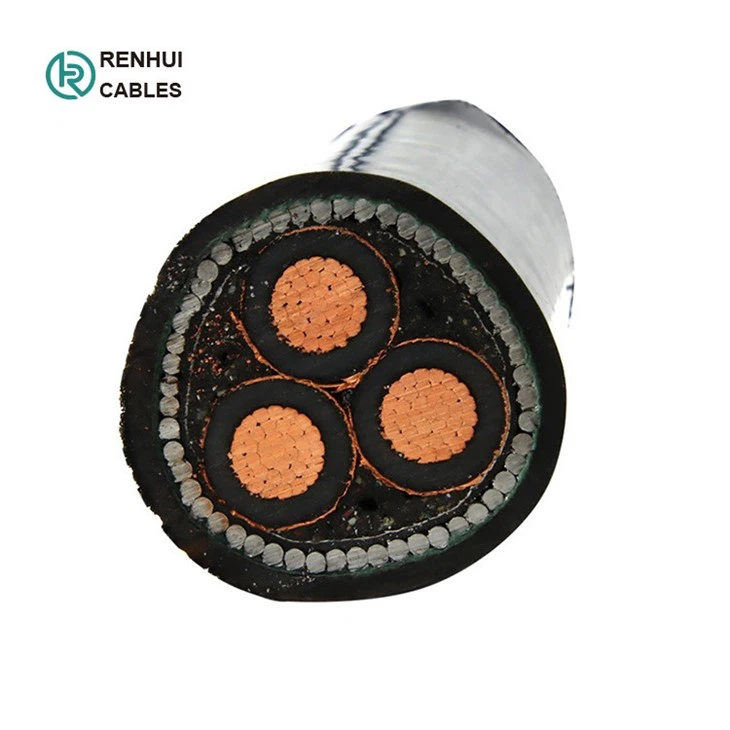

Καλώδιο μέσης τάσης
1. Εφαρμογές:
Τα καλώδια τριών πυρήνων έχουν σχεδιαστεί για διανομή ηλεκτρικής ενέργειας με ονομαστική τάση Uo/U που κυμαίνεται από 1,8/3KV έως 26/35KV και συχνότητα 50Hz. Είναι κατάλληλα για εγκατάσταση κυρίως σε σταθμούς τροφοδοσίας, εσωτερικούς και σε αγωγούς καλωδίων, εξωτερικούς, υπόγειους και στο νερό καθώς και για εγκατάσταση σε δίσκους καλωδίων για βιομηχανίες, πίνακες διανομής και σταθμούς παραγωγής ηλεκτρικής ενέργειας.
 |
 |
 |
 |
2. Πρότυπο:
IEC 60502 Μέρος 1(1.8/3KV); IEC 60502 Μέρος 2 (3,6/6KV έως 18/30KV)
3. Κατασκευή:
|
|
Αγωγός:Απλός ανοπτημένος χαλκός ή αλουμίνιο που συμμορφώνεται με το IEC 60228 class 1 ή 2.
Οθόνη μαέστρου:Το πλέγμα αγωγού αποτελείται από ένα εξωθημένο στρώμα μη μεταλλικής, ημιαγώγιμης ένωσης που εφαρμόζεται πάνω από μια ημιαγώγιμη ταινία. Το πλέγμα αγωγού εφαρμόζεται με διαδικασία τριπλής εξώθησης πάνω από τον αγωγό μαζί με τη μόνωση και το πλέγμα μόνωσης. Η εξωθημένη ημιαγώγιμη ένωση είναι σταθερά συνδεδεμένη με τη μόνωση για να αποκλείσει όλα τα κενά αέρα και μπορεί εύκολα να απογυμνωθεί με το χέρι επί τόπου. Η οθόνη αγωγού δεν είναι απαραίτητη για καλώδια 1,8/3,6KV και 3,6/6KV με μόνωση PVC και EPR/HEPR.
Μόνωση:Η μόνωση είναι από χλωριούχο πολυβινύλιο (PVC) που προορίζεται για καλώδια 1,8/3,6 KV και 3,6/6 KV, σύνθετο πολυαιθυλένιο με σταυροειδείς δεσμούς (XLPE) ή καουτσούκ αιθυλενίου προπυλενίου (EPR/HEPR).
Τραπέζι1. Πάχος μόνωσης μόνωσης XLPE ή EPR/HEPR
|
Ονομ. Σταυρός Ενότητα Περιοχή |
|
Πάχος μόνωσης στο Nom. Τάση |
||||||||
|
1,8/3KV (Χμ=3.6)KV |
3,6/6KV (Χμ=7.2)KV |
6/10KV (Χμ=12KV) |
8,7/15KV (Χμ=17KV) |
12/20KV (Χμ=24KV) |
18/30KV (Χμ=36KV) |
21/35KV (Χμ=42KV) |
26/35KV (Χμ=42KV) |
|||
|
mm2 |
χιλ. |
mm |
mm |
χιλ. |
χιλ. |
χιλ. |
χιλ. |
χιλ. |
||
|
|
XLPE/EPR |
XLPE |
ΔΕΠ |
XLPE/EPR |
XLPE/EPR |
XLPE/EPR |
XLPE/EPR |
XLPE/EPR |
XLPE/EPR |
|
|
|
Ηνωμένα Έθνη-προβλήθηκε |
Προβλήθηκε |
||||||||
|
10 |
2.0 |
2.5 |
3.0 |
2.5 |
- |
- |
- |
- |
- |
- |
|
16 |
2.0 |
2.5 |
3.0 |
2.5 |
3.4 |
- |
- |
- |
- |
- |
|
25 |
2.0 |
2.5 |
3.0 |
2.5 |
3.4 |
4.5 |
- |
- |
- |
- |
|
35 |
2.0 |
2.5 |
3.0 |
2.5 |
3.4 |
4.5 |
5.5 |
- |
- |
- |
|
50 – 185 |
2.0 |
2.5 |
3.0 |
2.5 |
3.4 |
4.5 |
5.5 |
8.0 |
9.3 |
10.5 |
|
240 |
2.0 |
2.6 |
3.0 |
2.6 |
3.4 |
4.5 |
5.5 |
8.0 |
9.3 |
10.5 |
|
300 |
2.0 |
2.8 |
3.0 |
2.8 |
3.4 |
4.5 |
5.5 |
8.0 |
9.3 |
10.5 |
|
400 |
2.0 |
3.0 |
3.0 |
3.0 |
3.4 |
4.5 |
5.5 |
8.0 |
9.3 |
10.5 |
|
500 - 1600 |
2.2-2.8 |
3.2 |
3.2 |
3.2 |
3.4 |
4.5 |
5.5 |
8.0 |
9.3 |
10.5 |
Μονωτικόiστην οθόνη:Το μονωτικό πλέγμα αποτελείται από ένα εξωθημένο στρώμα μη μεταλλικής, ημιαγώγιμης ένωσης που εξωθείται πάνω από τη μόνωση κάθε πυρήνα. Το εξωθημένο ημιαγώγιμο στρώμα θα αποτελείται από συγκολλημένη ή ψυχρή απογυμνώμενη ημιαγώγιμη ένωση ικανή να αφαιρεθεί για σύνδεση ή τερματισμό. Προαιρετικά, μια ημιαγώγιμη ταινία μπορεί να εφαρμοστεί πάνω από τους μεμονωμένους πυρήνες ή το συγκρότημα πυρήνα ως στρώμα για το μεταλλικό στρώμα. Το ελάχιστο πάχος είναι 0,3 mm και η μέγιστη ειδική αντίσταση είναι 500 Ohm-m σε 90 μοίρες. Η οθόνη είναι σφιχτά προσαρμοσμένη στη μόνωση για να αποκλείει όλα τα κενά αέρα και μπορεί εύκολα να απογυμνωθεί με το χέρι επί τόπου. Η μόνωση δεν είναι απαραίτητη για καλώδια 1,8/3,6KV και 3,6/6KV με μόνωση PVC και EPR/HEPR. Η οθόνη μπορεί να καλύπτεται από ημιαγώγιμη διογκώσιμη ταινία που εμποδίζει το νερό για να διασφαλιστεί η διαμήκης στεγανότητα.
Εσωτερικό κάλυμμα και πληρωτικά:Για καλώδια με συλλογική μεταλλική στρώση ή καλώδια με μεταλλική στρώση πάνω από κάθε μεμονωμένο πυρήνα με πρόσθετα συλλογικά μεταλλικά στρώματα, ημιαγώγιμο εσωτερικό κάλυμμα και πληρωτικά θα εφαρμόζονται πάνω από τους τοποθετημένους πυρήνες. Το εσωτερικό κάλυμμα και τα πληρωτικά είναι κατασκευασμένα από μη υγροσκοπικό υλικό όπως το πολυπροπυλένιο, εκτός εάν το καλώδιο πρόκειται να κατασκευαστεί κατά μήκος υδατοστεγές. Το εσωτερικό κάλυμμα εξωθείται γενικά, αλλά μπορεί να περιτυλιχθεί εάν γεμιστούν τα διάκενα μεταξύ των πυρήνων.
Το κατά προσέγγιση πάχος των εξωθημένων εσωτερικών επικαλύψεων δίνεται στον Πίνακα 2:
Τραπέζι2. Κατά προσέγγιση πάχος εξωθημένων εσωτερικών επικαλύψεων
|
Εικονική διάμετρος που τοποθετείται Πυρήνες |
Περίπου Πάχος εξωθημένου εσωτερικού Κάλυμμα |
|
|
χιλ. |
mm |
|
|
> |
< |
|
|
- |
25 |
1.0 |
|
25 |
35 |
1.2 |
|
35 |
45 |
1.4 |
|
45 |
60 |
1.6 |
|
60 |
80 |
1.8 |
|
80 |
- |
2.0 |
*Το κατά προσέγγιση πάχος των περιτυλιγμένων εσωτερικών επικαλύψεων θα είναι 0.4 mm για πλασματικές διαμέτρους πάνω από τους τοποθετημένους πυρήνες έως και 40 mm
και 0.6mm για μεγαλύτερη διάμετρο.
Μεταλλικό στρώμα:Το μεταλλικό στρώμα μπορεί να εφαρμοστεί πάνω από τους μεμονωμένους πυρήνες ή το συγκρότημα πυρήνων συλλογικά.
Παρέχονται οι ακόλουθοι τύποι μεταλλικών στρωμάτων:
Μεταλλική Οθόνη
Ομόκεντρος αγωγός
Μεταλλική θήκη
Μεταλλική πανοπλία
Το μεταλλικό πλέγμα θα αποτελείται είτε από χάλκινες ταινίες είτε από ομόκεντρο στρώμα χάλκινων συρμάτων ή από συνδυασμό ταινιών και συρμάτων. Ο ομόκεντρος αγωγός εφαρμόζεται απευθείας πάνω από το εσωτερικό κάλυμμα. Το μεταλλικό περίβλημα αποτελείται από μόλυβδο ή κράμα μολύβδου που εφαρμόζεται ως σωλήνας χωρίς ραφή που εφαρμόζει σφιχτά. Η μεταλλική θωράκιση αποτελείται από επίπεδη συρμάτινη θωράκιση, στρογγυλή θωράκιση και θωράκιση διπλής ταινίας.
Πίνακας 3. Ελάχιστη συνολική διατομή μεταλλικής οθόνης
|
Ονομ. Διατομή Περιοχή του Καλώδιο |
Ελάχ. Διατομή του Μεταλλικού Οθόνη |
DC Αντίσταση του το χάλκινο σύρμα Οθόνη |
|
χιλ.2 |
χιλ.2 |
χιλ. |
|
έως 120 |
16 |
1.06 |
|
150-300 |
25 |
0.72 |
|
400-630 |
35 |
0.51 |
|
800-1000 |
50 |
0.35 |
Θήκη διαχωρισμού (για θωρακισμένο καλώδιο):Το περίβλημα διαχωρισμού περιλαμβάνει ένα στρώμα εξωθημένου PVC, PE ή LSZH που εφαρμόζεται πάνω από τους τοποθετημένους πυρήνες κάτω από τη θωράκιση. Το PVC είναι συνήθως βαθμού ST2 και PE του βαθμού ST7. Το ονομαστικό πάχος υπολογίζεται με το 0.02Du συν 0.6mm όπου Du είναι η πλασματική διάμετρος κάτω από το περίβλημα σε mm. Για καλώδια χωρίς θήκη μολύβδου, το ονομαστικό πάχος του θηκαριού διαχωρισμού δεν πρέπει να είναι μικρότερο από 1,2 mm. Για καλώδια όπου η θήκη διαχωρισμού εφαρμόζεται πάνω από τη θήκη μολύβδου, το ονομαστικό πάχος της θήκης διαχωρισμού δεν πρέπει να είναι μικρότερο από 1,0 mm.
Πίνακας 4. Πάχος διαχωρισμού
|
Διάμετρος πυρήνων |
Περίπου Πυκνόςnουσία της εσωτερικής θήκης |
|
|
χιλ. |
χιλ. |
|
|
> |
< |
|
|
35 |
45 |
1.4 |
|
45 |
60 |
1.6 |
|
60 |
80 |
1.8 |
|
80 |
- |
2.0 |
Κλινοσκεπάσματα με περιτύλιγμα (για θωρακισμένο καλώδιο με μανδύα):Η περιτυλιγμένη στρώση που εφαρμόζεται στο περίβλημα μολύβδου αποτελείται είτε από εμποτισμένες/συνθετικές σύνθετες χαρτοταινίες είτε από συνδυασμό δύο στρώσεων από αυτές τις χαρτοταινίες ακολουθούμενες από μερικές στρώσεις σύνθετων υπέροχων υλικών. Το πάχος είναι περίπου 1,5mm.
Θωράκιση (για θωρακισμένο καλώδιο):Η θωράκιση εφαρμόζεται πάνω από το εσωτερικό κάλυμμα ελικοειδώς. Αποτελείται είτε από επίπεδη θωράκιση από γαλβανισμένο χαλύβδινο σύρμα (λωρίδα), στρογγυλή θωράκιση από γαλβανισμένο χαλύβδινο σύρμα και θωράκιση διπλής ταινίας χάλυβα.
Πίνακας 5. Στρογγυλή διάμετρος σύρματος θωράκισης
|
πλασματική διάμετρος Κάτω από την Πανοπλία |
Διάμετρος σύρματος θωράκισης |
|
|
χιλ. |
χιλ. |
|
|
> |
< |
|
|
- |
10 |
1.25 |
|
10 |
15 |
1.25 |
|
15 |
25 |
1.6 |
|
25 |
35 |
2.0 |
|
35 |
60 |
2.5 |
|
60 |
- |
3.15 |
Πίνακας 6. Πάχος ταινίας θωράκισης
|
Φανταστική διάμετρος κάτω από την πανοπλία |
Γαλβανισμένος Χάλυβας / Χάλυβας |
Αλουμίνιο / κράμα αλουμινίου |
|
|
χιλ. |
χιλ. |
χιλ. |
|
|
> |
< |
|
|
|
- |
30 |
0.2 |
0.5 |
|
30 |
70 |
0.5 |
0.5 |
|
70 |
- |
0.8 |
0.8 |
Για επίπεδη συρμάτινη θωράκιση και πλασματική διάμετρο κάτω από τη θωράκιση μεγαλύτερη από 15 mm, το ονομαστικό πάχος της διαμέτρου επίπεδου χαλύβδινου σύρματος θα είναι 0.8 mm. να μην χρησιμοποιηθεί. Η θωράκιση ταινίας εφαρμόζεται ελικοειδώς σε δύο στρώσεις έτσι ώστε η εξωτερική ταινία να είναι περίπου κεντρική πάνω από το διάκενο της εσωτερικής ταινίας. Εάν χρησιμοποιείται θωράκιση ταινίας, το εσωτερικό κάλυμμα θα ενισχυθεί με κολλημένη ταινία.
Πάνω από τη θήκη:Το συνολικό περίβλημα περιλαμβάνει ένα στρώμα εξωθημένης είτε θερμοπλαστικής ένωσης (τύπου PVC ST3 ή τύπου PE ST7) είτε ελαστομερούς ένωσης (πολυχλωροπρένιο CSP ή χλωροσουλφονωμένο ΡΕ). Το ονομαστικό πάχος του περιβλήματος υπολογίζεται με το 0.035D συν 1 όπου D είναι η πλασματική διάμετρος ακριβώς κάτω από το περίβλημα σε mm. Για μη θωρακισμένα καλώδια και καλώδια με το περίβλημα που δεν εφαρμόζεται πάνω από τη θωράκιση, το μεταλλικό πλέγμα ή τον ομόκεντρο αγωγό, το ονομαστικό πάχος του περιβλήματος δεν πρέπει να είναι μικρότερο από 1,4 mm. Και για καλώδια με επίστρωση που εφαρμόζεται πάνω από τη θωράκιση, τη μεταλλική οθόνη ή τον ομόκεντρο αγωγό, το ονομαστικό πάχος της επικάλυψης δεν πρέπει να είναι μικρότερο από 1,8 mm.
4. Τρεις πυρήνες 1,8/3KV (Um=3,6KV) Δεδομένα Διαστάσεων
|
|
|
Μη θωρακισμένα καλώδια |
Στρογγυλά θωρακισμένα καλώδια από χάλυβα |
||||||||||
|
Ονομ. Περιοχή διατομής |
Ονομ. Πάχος μόνωσης |
Πάχος ταινίας χαλκού |
Περιοχή οθόνης χάλκινου σύρματος |
Ονομ. Πάχος θήκης |
Περίπου Συνολική διάμετρος |
Περίπου Βάρος |
Ονομ. Πάχος κλινοστρωμνής |
Μέγεθος σύρματος πανοπλίας |
Ονομ. Πάχος θήκης |
Περίπου Συνολική διάμετρος |
Περίπου Βάρος |
||
|
CU |
ΑΛ |
CU |
ΑΛ |
||||||||||
|
μμ2 |
χιλ. |
χιλ. |
μμ2 |
χιλ. |
χιλ. |
kg/km |
χιλ. |
χιλ. |
χιλ. |
χιλ. |
kg/km |
||
|
10 |
2.0 |
0.1 |
16 |
1.8 |
23 |
650 |
460 |
1.2 |
1.6 |
1.8 |
28 |
1480 |
1290 |
|
16 |
2.0 |
0.1 |
16 |
1.8 |
24 |
840 |
540 |
1.2 |
1.6 |
1.9 |
29 |
1720 |
1410 |
|
25 |
2.0 |
0.1 |
16 |
1.8 |
26 |
1160 |
680 |
1.2 |
1.6 |
1.9 |
32 |
2130 |
1650 |
|
35 |
2.0 |
0.1 |
16 |
1.8 |
29 |
1490 |
820 |
1.2 |
2.0 |
2.1 |
36 |
2810 |
2140 |
|
50 |
2.0 |
0.1 |
16 |
1.9 |
32 |
1900 |
1000 |
1.2 |
2.0 |
2.2 |
39 |
3340 |
2450 |
|
70 |
2.0 |
0.1 |
16 |
2.0 |
36 |
2580 |
1290 |
1.2 |
2.0 |
2.3 |
42 |
4200 |
2910 |
|
95 |
2.0 |
0.1 |
16 |
2.2 |
40 |
3440 |
1640 |
1.3 |
2.5 |
2.4 |
47 |
5620 |
3820 |
|
120 |
2.0 |
0.1 |
16 |
2.3 |
43 |
4220 |
1950 |
1.3 |
2.5 |
2.5 |
51 |
6580 |
4310 |
|
150 |
2.0 |
0.1 |
25 |
2.4 |
46 |
5090 |
2290 |
1.4 |
2.5 |
2.7 |
54 |
7680 |
4870 |
|
185 |
2.0 |
0.1 |
25 |
2.5 |
50 |
6240 |
2730 |
1.5 |
2.5 |
2.8 |
58 |
9060 |
5560 |
|
240 |
2.0 |
0.1 |
25 |
2.7 |
56 |
8030 |
3430 |
1.6 |
2.5 |
3.0 |
64 |
11200 |
6600 |
|
300 |
2.0 |
0.1 |
25 |
2.8 |
60 |
9890 |
4100 |
1.6 |
2.5 |
3.1 |
69 |
13590 |
7500 |
|
400 |
2.0 |
0.1 |
35 |
3.1 |
68 |
12530 |
5150 |
1.8 |
3.15 |
3.4 |
78 |
17260 |
9880 |
|
500 |
2.2 |
0.1 |
35 |
3.3 |
75.7 |
16680 |
7510 |
1.8 |
3.15 |
3.5 |
84.3 |
21780 |
13025 |
|
630 |
2.4 |
0.1 |
35 |
3.5 |
84.9 |
21770 |
10040 |
1.8 |
3.15 |
3.8 |
94.6 |
27400 |
16050 |
Τρεις πυρήνες 8,7/15 KV (Um=17,5 KV) Δεδομένα Διαστάσεων
|
|
|
Μη θωρακισμένα καλώδια |
Θωρακισμένα καλώδια από χάλυβα με στρογγυλό σύρμα |
||||||||||
|
Ονομ. Περιοχή διατομής |
Ονομ. Πάχος μόνωσης |
Πάχος ταινίας χαλκού |
Χαλκός Περιοχή καλωδιακής οθόνης* |
Ονομ. Πάχος θήκης |
Περίπου Συνολική διάμετρος |
Περίπου Βάρος |
Ονομ. Πάχος κλινοστρωμνής |
Μέγεθος σύρματος πανοπλίας |
Ονομ. Πάχος θήκης |
Περίπου Συνολική διάμετρος |
Περίπου Βάρος |
||
|
CU |
ΑΛ |
CU |
ΑΛ |
||||||||||
|
μμ2 |
χιλ. |
χιλ. |
μμ2 |
χιλ. |
mm |
kg/km |
χιλ. |
χιλ. |
mm |
χιλ. |
kg/km |
||
|
25 |
4.5 |
0.1 |
16 |
2.4 |
44 |
2100 |
1620 |
1.4 |
2.5 |
2.7 |
52 |
4560 |
4080 |
|
35 |
4.5 |
0.1 |
16 |
2.5 |
46 |
2510 |
1840 |
1.4 |
2.5 |
2.7 |
54 |
5080 |
4410 |
|
50 |
4.5 |
0.1 |
16 |
2.6 |
49 |
2980 |
2080 |
1.5 |
2.5 |
2.9 |
57 |
5740 |
4840 |
|
70 |
4.5 |
0.1 |
16 |
2.7 |
53 |
3760 |
2470 |
1.6 |
2.5 |
3.0 |
62 |
6770 |
5480 |
|
95 |
4.5 |
0.1 |
16 |
2.8 |
57 |
4700 |
2900 |
1.6 |
2.5 |
3.1 |
65 |
7890 |
6100 |
|
120 |
4.5 |
0.1 |
16 |
3.0 |
60 |
5590 |
3320 |
1.7 |
2.5 |
3.2 |
69 |
8970 |
6700 |
|
150 |
4.5 |
0.1 |
25 |
3.1 |
64 |
6560 |
3760 |
1.8 |
3.15 |
3.4 |
74 |
11030 |
8220 |
|
185 |
4.5 |
0.1 |
25 |
3.2 |
67 |
7800 |
4300 |
1.8 |
3.15 |
3.5 |
78 |
12490 |
8980 |
|
240 |
4.5 |
0.1 |
25 |
3.4 |
74 |
9820 |
5220 |
1.9 |
3.15 |
3.7 |
84 |
15040 |
10440 |
|
300 |
4.5 |
0.1 |
25 |
3.5 |
79 |
11800 |
6010 |
2.0 |
3.5 |
3.8 |
90 |
17920 |
12130 |
|
400 |
4.5 |
0.1 |
35 |
3.7 |
86 |
14620 |
7240 |
2.1 |
3.5 |
4.1 |
98 |
21360 |
13970 |
|
500 |
4.5 |
0.1 |
35 |
3.8 |
93 |
18160 |
9355 |
2.2 |
3.5 |
4.3 |
106 |
26490 |
17830 |
Δεδομένα διαστάσεων τριών πυρήνων 12/20KV (Um=24KV).
|
|
|
Μη θωρακισμένα καλώδια |
Θωρακισμένα καλώδια από χάλυβα με στρογγυλό σύρμα |
||||||||||
|
Ονομ. Περιοχή διατομής |
Ονομ. Πάχος μόνωσης |
Πάχος ταινίας χαλκού |
Χαλκός Περιοχή καλωδιακής οθόνης* |
Ονομ. Πάχος θήκης |
Περίπου Συνολική διάμετρος |
Περίπου Βάρος |
Ονομ. Πάχος κλινοστρωμνής |
Μέγεθος σύρματος πανοπλίας |
Ονομ. Πάχος θήκης |
Περίπου Συνολική διάμετρος |
Περίπου Βάρος |
||
|
CU |
ΑΛ |
CU |
ΑΛ |
||||||||||
|
μμ2 |
χιλ. |
χιλ. |
μμ2 |
χιλ. |
χιλ. |
kg/km |
χιλ. |
χιλ. |
χιλ. |
χιλ. |
kg/km |
||
|
35 |
5.5 |
0.1 |
16 |
2.7 |
51 |
2850 |
2180 |
1.5 |
2.5 |
2.9 |
60 |
5700 |
5010 |
|
50 |
5.5 |
0.1 |
16 |
2.8 |
54 |
3340 |
2450 |
1.6 |
2.5 |
3.0 |
62 |
6370 |
5480 |
|
70 |
5.5 |
0.1 |
16 |
2.9 |
58 |
4150 |
2850 |
1.6 |
2.5 |
3.1 |
66 |
7370 |
6070 |
|
95 |
5.5 |
0.1 |
16 |
3.0 |
62 |
5110 |
3310 |
1.7 |
3.15 |
3.3 |
72 |
9400 |
7600 |
|
120 |
5.5 |
0.1 |
16 |
3.1 |
65 |
5990 |
3730 |
1.8 |
3.15 |
3.4 |
75 |
10530 |
8270 |
|
150 |
5.5 |
0.1 |
25 |
3.2 |
68 |
6980 |
4180 |
1.8 |
3.15 |
3.5 |
80 |
11800 |
8940 |
|
185 |
5.5 |
0.1 |
25 |
3.3 |
72 |
8240 |
4740 |
1.9 |
3.15 |
3.7 |
83 |
13350 |
9850 |
|
240 |
5.5 |
0.1 |
25 |
3.6 |
79 |
10310 |
5700 |
2.0 |
3.5 |
3.8 |
90 |
16430 |
11820 |
|
300 |
5.5 |
0.1 |
25 |
3.7 |
84 |
12360 |
6570 |
2.1 |
3.5 |
4.0 |
95 |
18870 |
13080 |
|
400 |
5.5 |
0.1 |
35 |
3.9 |
91 |
15220 |
7830 |
2.2 |
4.0 |
4.3 |
103 |
23260 |
15930 |
|
500 |
5.5 |
0.1 |
35 |
4.1 |
97 |
19105 |
10325 |
2.3 |
4.2 |
4.5 |
110 |
27800 |
19170 |
Δεδομένα διαστάσεων τριών πυρήνων 26/35 KV (Um=42KV).
|
|
|
Μη θωρακισμένα καλώδια |
Θωρακισμένα καλώδια από χάλυβα με στρογγυλό σύρμα |
||||||||||
|
Ονομ. Περιοχή διατομής |
Ονομ. Πάχος μόνωσης |
Πάχος ταινίας χαλκού |
Χαλκός Περιοχή WireScreen* |
Ονομ. Πάχος θήκης |
Περίπου Συνολική διάμετρος |
Περίπου Βάρος |
Ονομ. Πάχος κλινοστρωμνής |
Μέγεθος σύρματος πανοπλίας |
Ονομ. Πάχος θήκης |
Περίπου Συνολική διάμετρος |
Περίπου Βάρος |
||
|
CU |
ΑΛ |
CU |
ΑΛ |
||||||||||
|
μμ2 |
χιλ. |
χιλ. |
μμ2 |
χιλ. |
χιλ. |
kg/km |
χιλ. |
χιλ. |
χιλ. |
χιλ. |
kg/km |
||
|
50 |
10.5 |
0.1 |
16 |
3.4 |
79.7 |
5928 |
5053 |
1.9 |
3.5 |
4.0 |
93.5 |
12050 |
11150 |
|
70 |
10.5 |
0.1 |
16 |
3.5 |
83.6 |
6900 |
5634 |
2.0 |
4.0 |
4.1 |
97.5 |
13150 |
11850 |
|
95 |
10.5 |
0.1 |
16 |
3.6 |
87.2 |
7863 |
6131 |
2.1 |
4.0 |
4.2 |
101.5 |
14800 |
12950 |
|
120 |
10.5 |
0.1 |
16 |
3.8 |
90.7 |
8817 |
6634 |
2.2 |
4.0 |
4.4 |
105.5 |
16050 |
13800 |
|
150 |
10.5 |
0.1 |
25 |
3.9 |
94.1 |
10085 |
7361 |
2.3 |
4.5 |
4.5 |
108.5 |
17420 |
14640 |
|
185 |
10.5 |
0.1 |
25 |
4.0 |
99.1 |
11573 |
8120 |
2.3 |
4.5 |
4.6 |
112 |
19200 |
15700 |
|
240 |
10.5 |
0.1 |
25 |
4.1 |
103.6 |
13387 |
9023 |
2.4 |
4.5 |
4.7 |
117 |
21050 |
16800 |
|
300 |
10.5 |
0.1 |
25 |
4.3 |
109.2 |
15658 |
10060 |
2.5 |
4.5 |
4.8 |
122.5 |
24900 |
19100 |
|
400 |
10.5 |
0.1 |
35 |
4.5 |
115.6 |
19013 |
11657 |
2.6 |
4.5 |
5.1 |
129 |
29200 |
21560 |
5.Πρόοδος παραγωγής
6. Πιστοποιητικά:
 |
 |
7. Συσκευασία:
-Ατσάλινο ξύλινο τύμπανο (καπνισμός)
Μήκος καλωδίου σε κάθε τύμπανο: 1000m/2000m ή σύμφωνα με τις πραγματικές απαιτήσεις μήκους καλωδίου.
-Μέγεθος τυμπάνου:
Ανάλογα με το μήκος του καλωδίου και το μέγεθος του δοχείου
Για να σας αναφέρουμε την ακριβή τιμή, πείτε μας ευγενικά την απαιτούμενη ποσότητα μήκους καλωδίου. Μεγαλύτερη ποσότητα, περισσότερη έκπτωση έτοιμη για εσάς!
- Λιμάνι αποστολής:
Qingdao ή άλλα λιμάνια σύμφωνα με τις απαιτήσεις σας.
- Θαλάσσιες μεταφορές:
Οι προσφορές FOB/C&F/CIF είναι όλες διαθέσιμες.
 |
 |
 |
Δημοφιλείς Ετικέτες: καλώδιο μέσης τάσης, Κίνα κατασκευαστές καλωδίων μέσης τάσης, προμηθευτές, εργοστάσιο
