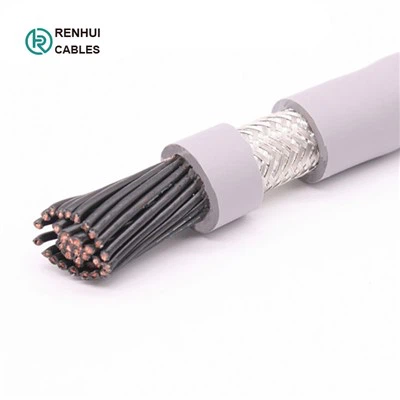

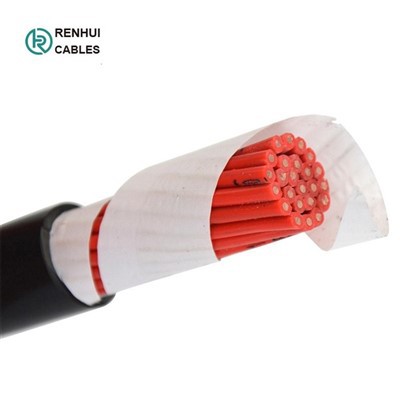

Καλώδια ελέγχου

Τα καλώδια ελέγχου είναι ένας τύπος ηλεκτρικού καλωδίου που χρησιμοποιείται για τη μετάδοση σημάτων και δεδομένων μεταξύ συστημάτων ελέγχου (π.χ. αισθητήρες, PLC, VSD) και του εξοπλισμού που ελέγχουν (π.χ. Κινητήρας, Πνευματικός κύλινδρος). Συνήθως χρησιμοποιούνται σε βιομηχανικές εφαρμογές και εφαρμογές αυτοματισμού, όπου απαιτείται ακριβής και αξιόπιστος έλεγχος μηχανημάτων και διαδικασιών.

Τα καλώδια ελέγχου μπορούν να διατεθούν σε διάφορους τύπους, ανάλογα με τη συγκεκριμένη εφαρμογή τους και τον τύπο του σήματος που μεταφέρουν. Μερικοί συνήθεις τύποι καλωδίων ελέγχου περιλαμβάνουν:

Καλώδια οργάνων:Αυτά χρησιμοποιούνται για τη μετάδοση αναλογικών σημάτων χαμηλού επιπέδου, όπως μετρήσεις θερμοκρασίας, πίεσης ή ροής. Συνήθως έχουν θωρακισμένο σχέδιο για τη μείωση των παρεμβολών.

Καλώδια ελέγχου και τροφοδοσίας:Αυτά χρησιμοποιούνται για τη μετάδοση σημάτων ελέγχου και ισχύος σε μηχανήματα και εξοπλισμό. Μπορεί να έχουν ξεχωριστούς αγωγούς για σήματα ισχύος και ελέγχου ή συνδυασμένους αγωγούς.

Καλώδια Ethernet:Αυτά χρησιμοποιούνται για τη μετάδοση ψηφιακών σημάτων για σκοπούς δικτύωσης και επικοινωνίας, όπως η σύνδεση βιομηχανικών ελεγκτών ή αισθητήρων σε ένα δίκτυο.

Ομοαξονικά καλώδια:Αυτά χρησιμοποιούνται για τη μετάδοση σημάτων υψηλής συχνότητας, όπως σήματα βίντεο ή ραδιοφώνου. Έχουν ομοαξονικό σχεδιασμό με κεντρικό αγωγό που περιβάλλεται από ασπίδα.

Τα καλώδια ελέγχου κατασκευάζονται συνήθως από αγωγούς χαλκού ή αλουμινίου, με διάφορα υλικά μόνωσης και θωράκισης ανάλογα με τη συγκεκριμένη εφαρμογή. Ενδέχεται επίσης να διαθέτουν πρόσθετα χαρακτηριστικά, όπως θωράκιση και/ή ανθεκτικά στην υγρασία μπουφάν, για προστασία από περιβαλλοντικούς παράγοντες όπως τριβή, κρούση ή υγρασία.

Η σωστή εγκατάσταση και συντήρηση των καλωδίων ελέγχου είναι απαραίτητη για την απόδοση και την αξιοπιστία τους. Αυτό περιλαμβάνει προσεκτική δρομολόγηση και ασφάλιση των καλωδίων για την αποφυγή ζημιών, τακτική επιθεώρηση για σημάδια φθοράς ή ζημιάς και δοκιμή για σωστή μετάδοση σήματος.

Η ισχύς ενός σήματος σε ένα καλώδιο ελέγχου εξαρτάται από διάφορους παράγοντες, όπως ο τύπος του σήματος που μεταδίδεται, το μήκος του καλωδίου και η ποιότητα του καλωδίου και των συνδετήρων του.

Για αναλογικά σήματα, π.χ. εύρη θερμοκρασίας, πίεσης και ροής, η ισχύς του σήματος συνήθως μετράται ως προς το πλάτος και τη συχνότητα. Η ισχύς του σήματος μπορεί να επηρεαστεί από διάφορους παράγοντες:

Η αντίσταση του καλωδίου, (η χρήση χαλκού συνιστάται ιδιαίτερα εδώ)
Η χωρητικότητα.
Η αυτεπαγωγή του καλωδίου.
Η ποιότητα της θωράκισης.
Για να διατηρήσετε την ισχύ του σήματος, είναι σημαντικό να χρησιμοποιήσετε ένα καλώδιο με χαμηλή αντίσταση, χαμηλή χωρητικότητα και επαγωγή και καλή θωράκιση.

Για ψηφιακά σήματα, π.χ. εκκίνηση κινητήρα, το σήμα μετριέται συνήθως σε βολτ ή χιλιοστόβολα. Η ισχύς του σήματος μπορεί να επηρεαστεί από παράγοντες όπως η ποιότητα του καλωδίου, η απόσταση που χρειάζεται να διανύσει το σήμα και ο τύπος των συνδετήρων που χρησιμοποιούνται. Για να διατηρήσετε την ισχύ του σήματος, είναι σημαντικό να χρησιμοποιήσετε ένα καλώδιο με καλή αντιστοίχιση σύνθετης αντίστασης, χαμηλή εξασθένηση και καλή θόρυβο.

Μερικές περισσότερες πληροφορίες για τους τύπους των σημάτων
Από τη σύντομη κατανόηση σχετικά με τα αναλογικά και ψηφιακά σήματα, είναι σαφές ότι και τα δύο βασίζονται στην τάση και το ρεύμα για την ακρίβεια. Η ισχύς του σήματος μπορεί επίσης να επηρεαστεί από παρεμβολές από εξωτερικές πηγές, όπως ηλεκτρομαγνητικές παρεμβολές (EMI) και παρεμβολές ραδιοσυχνοτήτων (RFI). Για να ελαχιστοποιήσετε τις επιπτώσεις των παρεμβολών, είναι σημαντικό να χρησιμοποιήσετε ένα καλώδιο με καλή θωράκιση και να γειώσετε σωστά το καλώδιο.

Για να διασφαλίσετε την ισχύ του σήματος σε ένα καλώδιο ελέγχου, είναι σημαντικό να σχεδιάσετε, να εγκαταστήσετε και να συντηρήσετε σωστά το σύστημα καλωδίων. Αυτό περιλαμβάνει τη χρήση καλωδίων, συνδέσμων και άλλων εξαρτημάτων υψηλής ποιότητας, καθώς και τη σωστή γείωση και δρομολόγηση των καλωδίων για την ελαχιστοποίηση των επιπτώσεων των παρεμβολών. Η τακτική δοκιμή και επιθεώρηση των καλωδίων μπορεί επίσης να βοηθήσει στον εντοπισμό και την αντιμετώπιση τυχόν προβλημάτων με την ισχύ του σήματος.

Είναι σημαντικό να έχετε κατά νου τους νόμους του Faraday για τα ηλεκτρομαγνητικά πεδία (πεδία EM) κατά το σχεδιασμό συστημάτων ελέγχου ισχύος και ειδικά κατά τη δρομολόγηση καλωδίων. Τα EMI μπορούν να παραχθούν από μια μεγάλη ποικιλία πηγών, συμπεριλαμβανομένων των ηλεκτρικών ρευμάτων που διαρρέουν τα καλώδια. Όταν το ηλεκτρικό ρεύμα ρέει μέσα από ένα καλώδιο, δημιουργεί ένα μαγνητικό πεδίο γύρω από το καλώδιο.

Η ισχύς του μαγνητικού πεδίου εξαρτάται από την ποσότητα του ρεύματος που διαρρέει το καλώδιο, την απόσταση από το καλώδιο και τη γεωμετρία του καλωδίου. Τα μαγνητικά πεδία που δημιουργούνται από καλώδια που μεταφέρουν ρεύμα μπορούν να μετρηθούν χρησιμοποιώντας εξειδικευμένα όργανα όπως μετρητές Gauss.

Εκτός από τη δημιουργία πεδίων EM, το ρεύμα που ρέει μέσω των καλωδίων μπορεί επίσης να επηρεαστεί από τα υπάρχοντα πεδία EM. Αυτό συμβαίνει επειδή τα πεδία ΗΜ μπορούν να προκαλέσουν ρεύματα σε κοντινά αγώγιμα υλικά, συμπεριλαμβανομένων των καλωδίων. Αυτό το φαινόμενο είναι γνωστό ως ηλεκτρομαγνητική παρεμβολή (EMI) και μπορεί να προκαλέσει μια σειρά προβλημάτων στα ηλεκτρονικά συστήματα, όπως υποβάθμιση του σήματος ή ακόμα και αστοχία εξοπλισμού.

Για να ελαχιστοποιηθούν οι επιπτώσεις του EMI, τα καλώδια μπορούν να θωρακιστούν με υλικά όπως ο χαλκός ή το αλουμίνιο. Η ασπίδα λειτουργεί ως φράγμα μεταξύ του καλωδίου και των γύρω πεδίων EM, μειώνοντας την ποσότητα παρεμβολής που προκαλείται στο καλώδιο. Επιπλέον, τα καλώδια μπορούν να απομακρυνθούν από πηγές πεδίων ΗΜ, όπως καλώδια ρεύματος ή ηλεκτρονικός εξοπλισμός, για να μειωθεί περαιτέρω ο κίνδυνος παρεμβολών.

Οι ηλεκτρομαγνητικές παρεμβολές (EMI) μπορούν να έχουν μια σειρά επιπτώσεων στα συστήματα ισχύος, ιδιαίτερα σε ευαίσθητο ηλεκτρονικό εξοπλισμό. Μερικές από τις επιπτώσεις του EMI στα συστήματα ισχύος περιλαμβάνουν:

Διακυμάνσεις τάσης:Το EMI μπορεί να προκαλέσει διακυμάνσεις τάσης, οι οποίες μπορεί να οδηγήσουν σε προβλήματα ποιότητας ισχύος, όπως φώτα που τρεμοπαίζουν ή δυσλειτουργία του εξοπλισμού.

Δυσλειτουργία εξοπλισμού:Το EMI μπορεί να προκαλέσει δυσλειτουργία ή πλήρη βλάβη του ηλεκτρονικού εξοπλισμού. Αυτό μπορεί να είναι σοβαρό πρόβλημα για κρίσιμα συστήματα όπως ιατρικός εξοπλισμός, συστήματα αεροπορίας ή συστήματα βιομηχανικού ελέγχου.

Αλλοίωση δεδομένων:Το EMI μπορεί να προκαλέσει σφάλματα ή καταστροφή δεδομένων που μεταδίδονται μέσω ηλεκτρονικών συστημάτων επικοινωνίας, όπως ασύρματα δίκτυα ή συνδέσεις Ethernet.
Επικοινωνιακή παρεμβολή:Το EMI μπορεί να προκαλέσει παρεμβολές σε συστήματα ασύρματης επικοινωνίας, όπως σήματα ραδιοφώνου ή τηλεόρασης, ή να διακόψει την επικοινωνία μεταξύ διαφορετικών ηλεκτρονικών συσκευών.

Κίνδυνοι για την ασφάλεια:Το EMI μπορεί επίσης να δημιουργήσει κινδύνους για την ασφάλεια, ιδιαίτερα σε συστήματα ισχύος υψηλής τάσης. Για παράδειγμα, οι αιχμές τάσης που προκαλούνται από το EMI μπορούν να καταστρέψουν τον εξοπλισμό ή να προκαλέσουν ηλεκτρικά τόξα, τα οποία μπορούν να δημιουργήσουν κίνδυνο πυρκαγιάς ή να θέτουν σε κίνδυνο το προσωπικό που εργάζεται κοντά.

Για τον μετριασμό των επιπτώσεων του EMI στα συστήματα ισχύος, μπορούν να ληφθούν διάφορα μέτρα, όπως θωράκιση, γείωση και χρήση φίλτρων ή καταστολέων υπερτάσεων. Είναι σημαντικό να διασφαλίσετε ότι όλος ο εξοπλισμός είναι σωστά εγκατεστημένος και γειωμένος και να διεξάγετε τακτική συντήρηση και δοκιμές για τον εντοπισμό και την αντιμετώπιση τυχόν ζητημάτων που σχετίζονται με το EMI.
