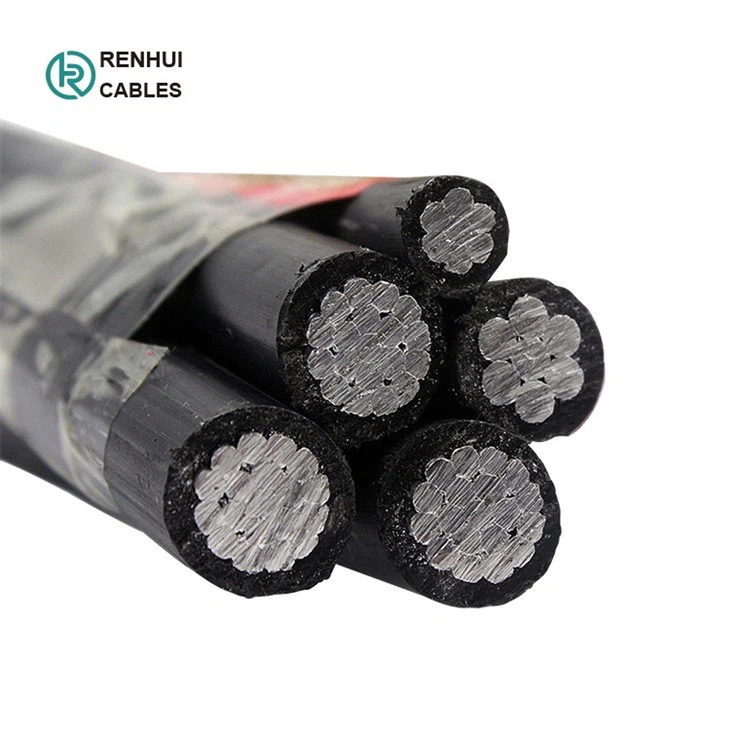

Καλώδιο ABC Εναέριο καλώδιο με μόνωση XLPE/PVC
1. Εφαρμογή
Το Aerial Bundle Cable (καλώδιο ABC) είναι μια πολύ καινοτόμος ιδέα για την εναέρια διανομή ισχύος σε σύγκριση με το συμβατικό σύστημα εναέριας διανομής γυμνού αγωγού.
Παρέχει υψηλότερο επίπεδο ασφάλειας και αξιοπιστίας, χαμηλότερες απώλειες ισχύος και απόλυτη οικονομία του συστήματος μειώνοντας το κόστος εγκατάστασης, συντήρησης και λειτουργίας.
Αυτό το υπερυψωμένο καλώδιο παρέχει ενισχυμένη μόνωση λογ. IEC 61140 και πληρούν επομένως την Κλάση II σύμφωνα. IEC 61140. Δεν είναι επιβραδυντικό φλόγας. Αλλά αυτό θα μπορούσε να συμβεί εάν ζητηθεί αλλαγή σε καλώδιο επιβραδυντικό φλόγας.
2. Τυπικό
ASTM,IEC,GB,NFC 33-209
A: Drop Service Duplex
| Κώδικας*Λέξη | Αγωγός φάσης | Γυμνό ουδέτερο μήνυμα | Ονομαστικό μήκος τοποθέτησης | Βάρος ανά 1000 πόδια (λίβρες) |
Allo wable Amp acitles | ||||||
| Μέγεθος (A WG) |
Προσάραξη | Μόνωση Χοντρό (Mils) |
Μέγεθος (AWG) |
Προσάραξη | Βαθμολογήθηκε Δύναμη (λίβρες) |
ίντσες | XLP | ΠΟΛΥ | XLP | ΠΟΛΥ | |
| AAC Neutral-messenger | |||||||||||
| είδος μικρού σκύλου | 6 | 1 | 45 | 6 | 7 | 563 | 10.36 | 61 | 61 | 85 | 70 |
| Είδος ποιμενικού σκύλου | 6 | 7 | 45 | 6 | 7 | 563 | 10.36 | 64 | 64 | 85 | 70 |
| Ντάτσχουντ | 4 | 1 | 45 | 4 | 7 | 881 | 10.36 | 92 | 92 | 115 | 90 |
| Σπανιέλ | 4 | 7 | 45 | 4 | 7 | 881 | 10.36 | 96 | 96 | 115 | 90 |
| Ντόμπερμαν | 2 | 7 | 45 | 2 | 7 | 1350 | 14.88 | 147 | 147 | 150 | 120 |
| Μαλεμούτε | 1/0 | 9 | 60 | 1/0 | 7 | 1990 | 14.88 | 234 | 234 | 205 | 160 |
B.Triplex Service Drop
| Κώδικας*Λέξη | Αγωγός φάσης | Γυμνό ουδέτερο μήνυμα | Ονομαστικό μήκος τοποθέτησης | Βάρος ανά 1000 πόδια (λίβρες) |
Allo wable Amp acitles | ||||||
| Μέγεθος (A WG) |
Προσάραξη | Μόνωση Χοντρό (Mils) |
Μέγεθος (AWG) |
Προσάραξη | Βαθμολογήθηκε Δύναμη (λίβρες) |
ίντσες | XLP | ΠΟΛΥ | XLP | ΠΟΛΥ | |
| AAC Ουδέτερος-αγγελιοφόρος | |||||||||||
| Πατέλα | 6 | 7 | 45 | 6 | 7 | 563 | 14.88 | 103 | 103 | 85 | 70 |
| Στρείδι | 4 | 7 | 45 | 4 | 7 | 881 | 14.88 | 154 | 154 | 115 | 90 |
| Αχιβάδα | 2 | 7 | 45 | 2 | 7 | 1350 | 20.58 | 233 | 233 | 150 | 120 |
| Μούρεξ | 1/0 | 7 | 60 | 1/0 | 7 | 1990 | 20.58 | 374 | 374 | 205 | 160 |
| Πορφύρα | 1/0 | 9 | 60 | 1/0 | 7 | 1990 | 20.58 | 368 | 368 | 205 | 160 |
| Νάσα | 2/0 | 7 | 60 | 2/0 | 7 | 2510 | 25.42 | 462 | 462 | 235 | 185 |
| Μελίτα | 3/0 | 17 | 60 | 3/0 | 19 | 3310 | 29.97 | 562 | 562 | 275 | 215 |
| Πορτούνους | 4/0 | 18 | 60 | 4/0 | 19 | 4020 | 29.97 | 696 | 696 | 315 | 245 |
| Νταντά | 336.4 | 19 | 60 | 336.4 | 19 | 6146 | 38.79 | 1118 | 1118 | 420 | 325 |
Γ. Τετραπλό Σέρβις Drop
Εφαρμογή
Χρησιμοποιείται για την τροφοδοσία 3 φάσεων, συνήθως από έναν μετασχηματιστή τοποθετημένο σε πόλο, στην κεφαλή σέρβις του χρήστη όπου γίνεται σύνδεση με το καλώδιο εισόδου σέρβις. Να χρησιμοποιείται σε τάσεις 600 volt ή λιγότερο από φάση προς φάση και σε θερμοκρασίες αγωγών που δεν πρέπει να υπερβαίνουν τους 75 βαθμούς για αγωγούς με μόνωση από πολυαιθυλένιο ή τους 90 βαθμούς για τους αγωγούς με μόνωση διασταυρωμένου πολυαιθυλενίου (XLP).
Κατασκευή
Οι αγωγοί είναι ομόκεντρα, συμπιεσμένο αλουμίνιο 1350-H19. Μονωμένο είτε με πολυαιθυλένιο είτε με διασταυρωμένο πολυαιθυλένιο XLP. Οι ουδέτεροι αγγελιοφόροι είναι συγκεντρωμένοι AAC/AAAC/ACSR. Ένας αγωγός κατασκευάζεται με εξωθημένη κορυφογραμμή για αναγνώριση φάσης.
| Κώδικας*Λέξη | Αγωγός φάσης | Γυμνό ουδέτερο μήνυμα | Ονομαστικό μήκος τοποθέτησης | Βάρος ανά 1000 πόδια (λίβρες) |
Allo wable Amp acitles | ||||||
| Μέγεθος (A WG) |
Προσάραξη | Μόνωση Χοντρό (Mils) |
Μέγεθος (AWG) |
Προσάραξη | Βαθμολογήθηκε Δύναμη (λίβρες) |
ίντσες | XLP | ΠΟΛΥ | XLP | ΠΟΛΥ | |
| AAC Ουδέτερος-αγγελιοφόρος | |||||||||||
| Κλάιντσντεϊλ | 4 | 1 | 45 | 4 | 7 | 881 | 20.58 | 198 | 198 | 100 | 80 |
| Στικτός | 4 | 7 | 45 | 4 | 7 | 881 | 20.58 | 211 | 211 | 100 | 80 |
| Αγριος ίππος της Αμερικής | 2 | 7 | 45 | 2 | 7 | 1350 | 25.42 | 318 | 318 | 135 | 105 |
| Κριόλο | 1/0 | 9 | 60 | 1/0 | 7 | 1990 | 25.42 | 503 | 503 | 180 | 140 |
| Πέρχερον | 2/0 | 11 | 60 | 2/0 | 7 | 2510 | 29.97 | 619 | 619 | 205 | 160 |
| Χανοβαριανός | 3/0 | 17 | 60 | 3/0 | 19 | 3310 | 35.18 | 764 | 764 | 235 | 185 |
| Όλντενμπουργκ | 4/0 | 18 | 60 | 4/0 | 19 | 4020 | 35.18 | 945 | 945 | 275 | 210 |
| Λιππιζάνερ | 336.4 | 19 | 80 | 336.4 | 19 | 6146 | 38.79 | 1519 | 1519 | 370 | 280 |
3.Πρόοδος παραγωγής
4. Πιστοποιητικά:
 |
 |
5. Συσκευασία:
-Ξύλινο τύμπανο από χάλυβα (καπνισμός)
Μήκος καλωδίου σε κάθε τύμπανο: 1000m/2000m ή σύμφωνα με τις πραγματικές απαιτήσεις μήκους καλωδίου.
-Μέγεθος τυμπάνου:
Ανάλογα με το μήκος του καλωδίου και το μέγεθος του δοχείου
Για να σας αναφέρουμε την ακριβή τιμή, πείτε μας ευγενικά την απαιτούμενη ποσότητα μήκους καλωδίου. Μεγαλύτερη ποσότητα, περισσότερη έκπτωση έτοιμη για εσάς!
- Λιμάνι αποστολής:
Qingdao ή άλλα λιμάνια σύμφωνα με τις απαιτήσεις σας.
- Θαλάσσιες μεταφορές:
Οι προσφορές FOB/C&F/CIF είναι όλες διαθέσιμες.
 |
 |
 |
