1.Εφαρμογή (Καλώδια οργάνων και ελέγχου):
Οι θωρακισμένες εκδόσεις LSOH (Μέρος 1 Τύπος 2) χρησιμοποιούνται γενικά όταν αυξάνεται ο κίνδυνος μηχανικής βλάβης. Η θωράκιση από γαλβανισμένο χαλύβδινο σύρμα παρέχει εξαιρετική προστασία. Χρησιμοποιείται γενικά σε εργοστάσια παραγωγής βιομηχανικών διεργασιών για σήματα και υπηρεσίες επικοινωνίας, μετάδοσης δεδομένων και φωνής. Χρησιμοποιείται επίσης για τη διασύνδεση ηλεκτρικού εξοπλισμού και οργάνων, η θήκη LSOH μπορεί να μειώσει την εκπομπή τοξικού καπνού και καπνού
2.Πρότυπα(Καλώδια οργάνων και ελέγχου):
IEC 60332, BS5308

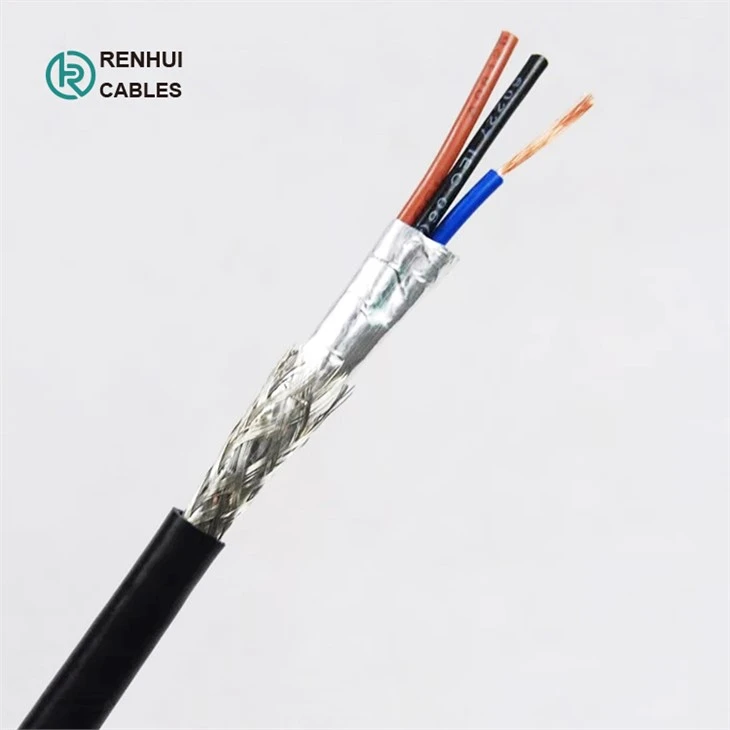

3.Κατασκευή καλωδίων οργάνων(Καλώδιο ελέγχου με πλαστική μόνωση):
Αγωγός: Ανοπτημένα σύρματα χαλκού σύμφωνα με το BS EN 60228
Μόνωση : Πολυβινυλοχλωρίδιο PVC
Ζεύγη : Στριφτό
Ζεύγη αναγνώρισης: Ασπρόμαυρο, συνεχώς αριθμημένα στον λευκό πυρήνα (1, 2, 3…) για πολλά στοιχεία
Περιτύλιγμα: 1 στρώση ταινίας PETP
Συλλογική οθόνη: Ταινία αλουμινίου / PETP πάνω από επικασσιτερωμένο χάλκινο σύρμα αποστράγγισης
Θήκη καλωδίου: PVC πολυβινυλοχλωρίδιο
Χρώμα: Μαύρο. Μπλε για εγγενώς ασφαλές σύστημα
4.Παράμετροι καλωδίου(Καλώδια οργάνων και ελέγχου):
Διατομή αγωγού (τ.χλστ.) | Τάξη Μαέστρου | Αριθμός σκελών/Μέγ. Διάμετρος κλώνου (mm) | Μέγιστη. Αντίσταση αγωγού συνεχούς ρεύματος* στις 20 μοίρες (Ω/km) | Λόγος Max.L/R (μH/Ω) | Ελάχ. Αντίσταση μόνωσης (GΩ x cm) | Μέγιστη. Αμοιβαία χωρητικότητα (nF/km) | Μέγιστη επαγωγή (mH/km) | Δοκιμαστική τάση Vrms (Core-Core) | Δοκιμαστική τάση Vrms (Πυρήνα-Οθόνη) |
0.5 | 2 | 7/0.3 | 36 | 25 | 20 | 250 | 1 | 2000 | 2000 |
0.5 | 5 | 16/0.2 | 39 | 25 | 20 | 250 | 1 | 2000 | 2000 |
0.75 | 2 | 7/0.37 | 24.5 | 25 | 20 | 250 | 1 | 2000 | 2000 |
0.75 | 5 | 24/0.2 | 26 | 25 | 20 | 250 | 1 | 2000 | 2000 |
1 | 2 | 7/0.43 | 18.1 | 25 | 20 | 250 | 1 | 2000 | 2000 |
1 | 5 | 32/0.2 | 19.5 | 25 | 20 | 250 | 1 | 2000 | 2000 |
1.5 | 2 | 7/0.53 | 12.1 | 40 | 20 | 250 | 1 | 2000 | 2000 |
2.5 | 2 | 7/0.67 | 7.41 | 60 | 20 | 250 | 1 | 2000 | 2000 |
Αριθμός ζευγών και Ονομ. Διατομής (Τ. Χλστ.) | Ελάχ. Πάχος μόνωσης (mm) | Ονομαστικό πάχος περιβλήματος (mm) | Περίπου Διάμετρος καλωδίου (mm) | Περίπου Βάρος καλωδίου (kg/km) | |
Μαέστρος τάξης 5 | 1 x 2 x 0.5 | 0.44 | 1 | 6.4 | 48.2 |
2 x 2 x 0.5 | 0.44 | 1 | 7.7 | 74.2 | |
3 x 2 x 0.5 | 0.44 | 1.1 | 9 | 100.8 | |
4 x 2 x 0.5 | 0.44 | 1.1 | 10.1 | 126.5 | |
5 x 2 x 0.5 | 0.44 | 1.2 | 11.1 | 151.8 | |
8 x 2 x 0.5 | 0.44 | 1.3 | 13.6 | 225.5 | |
10 x 2 x 0.5 | 0.44 | 1.3 | 15 | 274 | |
12 x 2 x 0.5 | 0.44 | 1.4 | 16.2 | 321.9 | |
16 x 2 x 0.5 | 0.44 | 1.4 | 18.4 | 416.1 | |
20 x 2 x 0.5 | 0.44 | 1.5 | 20.4 | 510 | |
24 x 2 x 0.5 | 0.44 | 1.6 | 22.2 | 603.1 | |
1 x 2 x 0.75 | 0.44 | 1 | 6.8 | 56.7 | |
2 x 2 x 0.75 | 0.44 | 1.1 | 8.3 | 89.5 | |
3 x 2 x 0.75 | 0.44 | 1.1 | 9.7 | 122.9 | |
4 x 2 x 0.75 | 0.44 | 1.2 | 10.9 | 155.8 | |
5 x 2 x 0.75 | 0.44 | 1.2 | 12 | 188 | |
8 x 2 x 0.75 | 0.44 | 1.3 | 14.7 | 282.2 | |
10 x 2 x 0.75 | 0.44 | 1.4 | 16.2 | 345 | |
12 x 2 x 0.75 | 0.44 | 1.4 | 17.6 | 406.3 | |
16 x 2 x 0.75 | 0.44 | 1.5 | 20 | 527.7 | |
20 x 2 x 0.75 | 0.44 | 1.6 | 22.2 | 649.5 | |
24 x 2 x 0.75 | 0.44 | 1.6 | 24.1 | 769 | |
1 x 2 x 1 | 0.44 | 1 | 7.1 | 64.1 | |
2 x 2 x 1 | 0.44 | 1.1 | 8.7 | 103.4 | |
3 x 2 x 1 | 0.44 | 1.1 | 10.2 | 143.1 | |
4 x 2 x 1 | 0.44 | 1.2 | 11.5 | 182.2 | |
5 x 2 x 1 | 0.44 | 1.2 | 12.6 | 220.5 | |
8 x 2 x 1 | 0.44 | 1.3 | 15.5 | 333.8 | |
10 x 2 x 1 | 0.44 | 1.4 | 17.1 | 408.9 | |
12 x 2 x 1 | 0.44 | 1.4 | 18.6 | 482.3 | |
16 x 2 x 1 | 0.44 | 1.5 | 21.2 | 629 | |
20 x 2 x 1 | 0.44 | 1.6 | 23.5 | 776.5 | |
24 x 2 x 1 | 0.44 | 1.7 | 25.5 | 920.3 | |
Μαέστρος 2ης τάξης | 1 x 2 x 0.5 | 0.44 | 1 | 6.4 | 48 |
2 x 2 x 0.5 | 0.44 | 1 | 7.7 | 73.9 | |
3 x 2 x 0.5 | 0.44 | 1.1 | 9 | 100.4 | |
4 x 2 x 0.5 | 0.44 | 1.1 | 10.1 | 125.9 | |
5 x 2 x 0.5 | 0.44 | 1.2 | 11.1 | 151.2 | |
8 x 2 x 0.5 | 0.44 | 1.3 | 13.6 | 224.5 | |
10 x 2 x 0.5 | 0.44 | 1.3 | 15 | 272.7 | |
12 x 2 x 0.5 | 0.44 | 1.4 | 16.2 | 320.4 | |
16 x 2 x 0.5 | 0.44 | 1.4 | 18.4 | 414.1 | |
20 x 2 x 0.5 | 0.44 | 1.5 | 20.4 | 507.5 | |
24 x 2 x 0.5 | 0.44 | 1.6 | 22.2 | 600.1 | |
1 x 2 x 0.75 | 0.44 | 1 | 6.8 | 56.7 | |
2 x 2 x 0.75 | 0.44 | 1.1 | 8.3 | 89.5 | |
3 x 2 x 0.75 | 0.44 | 1.1 | 9.7 | 123.4 | |
4 x 2 x 0.75 | 0.44 | 1.2 | 10.9 | 155.9 | |
5 x 2 x 0.75 | 0.44 | 1.2 | 12 | 188 | |
8 x 2 x 0.75 | 0.44 | 1.3 | 14.7 | 282.4 | |
10 x 2 x 0.75 | 0.44 | 1.4 | 16.3 | 345.1 | |
12 x 2 x 0.75 | 0.44 | 1.4 | 17.6 | 406.4 | |
16 x 2 x 0.75 | 0.44 | 1.5 | 20.1 | 527.9 | |
20 x 2 x 0.75 | 0.44 | 1.6 | 22.2 | 649.7 | |
24 x 2 x 0.75 | 0.44 | 1.6 | 24.2 | 769.4 | |
1 x 2 x 1 | 0.44 | 1 | 7.2 | 65.2 | |
2 x 2 x 1 | 0.44 | 1.1 | 8.8 | 105.6 | |
3 x 2 x 1 | 0.44 | 1.1 | 10.4 | 146.7 | |
4 x 2 x 1 | 0.44 | 1.2 | 11.7 | 186.8 | |
5 x 2 x 1 | 0.44 | 1.2 | 12.9 | 226.1 | |
8 x 2 x 1 | 0.44 | 1.3 | 15.8 | 342.3 | |
10 x 2 x 1 | 0.44 | 1.4 | 17.4 | 419.3 | |
12 x 2 x 1 | 0.44 | 1.5 | 19 | 495.5 | |
16 x 2 x 1 | 0.44 | 1.6 | 21.6 | 646 | |
20 x 2 x 1 | 0.44 | 1.6 | 23.9 | 796.2 | |
24 x 2 x 1 | 0.44 | 1.7 | 26 | 945 | |
1 x 2 x 1.5 | 0.44 | 1 | 7.9 | 81.9 | |
2 x 2 x 1.5 | 0.44 | 1.1 | 9.7 | 136.4 | |
3 x 2 x 1.5 | 0.44 | 1.2 | 11.5 | 191.5 | |
4 x 2 x 1.5 | 0.44 | 1.2 | 13 | 246 | |
5 x 2 x 1.5 | 0.44 | 1.3 | 14.3 | 299.7 | |
8 x 2 x 1.5 | 0.44 | 1.4 | 17.7 | 457.6 | |
10 x 2 x 1.5 | 0.44 | 1.5 | 19.5 | 563.2 | |
12 x 2 x 1.5 | 0.44 | 1.5 | 21.2 | 666.6 | |
16 x 2 x 1.5 | 0.44 | 1.6 | 24.2 | 872.3 | |
20 x 2 x 1.5 | 0.44 | 1.7 | 26.8 | 1079.7 | |
24 x 2 x 1.5 | 0.44 | 1.8 | 29.2 | 1283.9 | |
1 x 2 x 2.5 | 0.53 | 1.1 | 9.3 | 113.8 | |
2 x 2 x 2.5 | 0.53 | 1.2 | 11.5 | 195.3 | |
3 x 2 x 2.5 | 0.53 | 1.3 | 13.6 | 278.3 | |
4 x 2 x 2.5 | 0.53 | 1.3 | 15.5 | 360.2 | |
5 x 2 x 2.5 | 0.53 | 1.4 | 17.1 | 441.1 | |
8 x 2 x 2.5 | 0.53 | 1.5 | 21.1 | 680.6 | |
10 x 2 x 2.5 | 0.53 | 1.6 | 23.4 | 840.3 | |
12 x 2 x 2.5 | 0.53 | 1.7 | 25.5 | 998.3 | |
16 x 2 x 2.5 | 0.53 | 1.8 | 29.1 | 1310.9 | |
20 x 2 x 2.5 | 0.53 | 1.9 | 32.3 | 1627.1 | |
24 x 2 x 2.5 | 0.53 | 2.1 | 35.2 | 1938.7 |
5.Πακέτο: Εξαγωγή ξύλινων τυμπάνων (Καλώδια οργάνων και ελέγχου):
