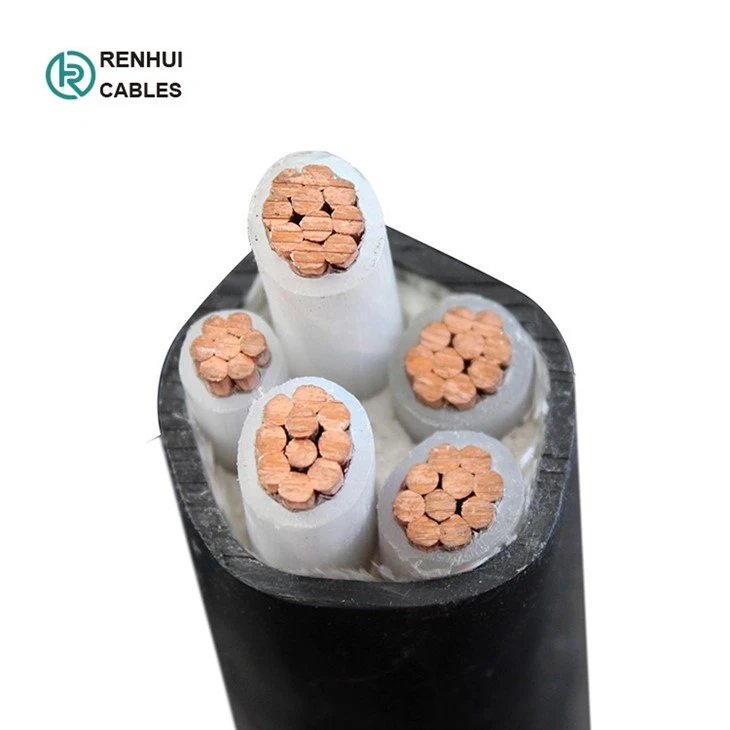

Προδιαγραφές καλωδίου xlpe
Εφαρμογή
Κατάλληλο για εγκαταστάσεις σε εσωτερικούς χώρους: κυρίως σε σταθμούς τροφοδοσίας και σε εξωτερικούς χώρους: σε αγωγούς καλωδίων, υπόγεια και σε σχάρες καλωδίων για βιομηχανίες, πίνακες διανομής και σταθμούς παραγωγής ηλεκτρικής ενέργειας. Λόγω της καλής τοποθέτησης και των μηχανικών χαρακτηριστικών, αυτό το καλώδιο είναι κατάλληλο όταν απαιτείται μηχανική προστασία ή σε εφαρμογές όπου αναμένεται να προκληθούν μηχανικές βλάβες.
 |
 |
 |
Πρότυπα
Το καλώδιο τροφοδοσίας είναι κατασκευασμένο σύμφωνα με το IEC 60502-1:2004.
Είναι κατάλληλο να τοποθετηθεί στη γραμμή ηλεκτρικού καλωδίου με ονομαστική τάση {{0}},6/1kv (U0/U) για μετάδοση ρεύματος.
 |
 |
Προδιαγραφές καλωδίου XLPE
|
Μοντέλο |
Ονομα |
Ιστότοπος εφαρμογής |
Περιοχή τμήματος |
Πυρήνες |
Ρυθμιστική τάση |
|
YJV |
Καλώδιο τροφοδοσίας με επένδυση από PVC με μόνωση XLPE |
Σε εσωτερικούς χώρους, σε σήραγγα ή τάφρο καλωδίων, ανίκανος να αντέξει εξωτερικές μηχανικές δυνάμεις. Δεν επιτρέπονται μονοπύρηνα καλώδια τοποθετημένα σε μαγνητικούς αγωγούς. |
4 6 10 16 25 35 50
70 95 120 150 185
240 300 400 |
1 2 3 4 5 3+1 3+2 4+1 |
0.6/1KV |
|
YJLV |
Καλώδιο τροφοδοσίας με επένδυση από PVC με μόνωση XLPE |
||||
|
YJY |
Καλώδιο τροφοδοσίας με επένδυση PE με μόνωση XLPE |
||||
|
YJLY |
Καλώδιο τροφοδοσίας με επένδυση PE με μόνωση XLPE |
||||
|
YJV22 |
Καλώδιο τροφοδοσίας με θωρακισμένη ταινία PVC με μόνωση XLPE |
Εσωτερική, σήραγγα, τάφρο καλωδίων ή υπόγεια τοποθέτηση, ικανή να αντέξει εξωτερικές μηχανικές δυνάμεις, αλλά δεν μπορεί να αντέξει μεγάλη έλξη. |
|||
|
YJLV22 |
Καλώδιο τροφοδοσίας με θωρακισμένη ταινία PVC με μόνωση XLPE |
||||
|
YJV23 |
Καλώδιο τροφοδοσίας με θωρακισμένη ταινία PE με μόνωση XLPE |
||||
|
YJLV23 |
Καλώδιο τροφοδοσίας με θωρακισμένη ταινία PE με μόνωση XLPE |
||||
|
YJV32 |
Καλώδιο τροφοδοσίας με μόνωση XLPE, θωρακισμένο από χαλύβδινο σύρμα με επένδυση PVC |
Σε εσωτερικούς χώρους, σε σήραγγα, τάφρο καλωδίων, πηγάδι ή ταφή, ικανό να φέρει εξωτερικές μηχανικές δυνάμεις και μια ορισμένη τάση. |
|||
|
YJLV32 |
Καλώδιο τροφοδοσίας με μόνωση XLPE, θωρακισμένο από χαλύβδινο σύρμα με επένδυση PVC |
||||
|
YJV33 |
Καλώδιο τροφοδοσίας με μόνωση XLPE, θωρακισμένο σύρμα από χάλυβα με επένδυση PE |
||||
|
YJLV33 |
Καλώδιο τροφοδοσίας με μόνωση XLPE, θωρακισμένο σύρμα από χάλυβα με επένδυση PE |
Τύπος Αρ. Πυρήνα Ονομαστική διατομή
| Τύπος | Αρ. του Πυρήνα | Ονομαστική διατομή |
| Cu (AL) /XLPE (PVC) /PVC (PE) Cu(AL)/XLPE(PVC)/ATA/PVC(PE)Cu(AL)/XLPE/AWA/PVC(PE) |
1 | 1.5-1000 |
| Cu (AL) /XLPE (PVC) /STA/PVC (PE) Cu(AL)/XLPE(PVC)/SWA/PVC(PE) |
2,3,4,5 | 1.5-400 |
| 3+1,4+1,3+2 | 2.5-400 |
Επιφάνεια διατομής ουδέτερου αγωγού
| Ονομαστική διατομή | Κύριος πυρήνας | 2.5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 |
| Ουδέτερος πυρήνας | 1.5 | 2.5 | 4 | 6 | 10 | 16 | 16 | 25 | |
| Ονομαστική διατομή | Κύριος πυρήνας | 70 | 95 | 120 | 150 | 185 | 240 | 300 | 400 |
| Ουδέτερος πυρήνας | 35 | 50 | 70 | 70 | 95 | 120 | 150 | 185 |
Χαρακτηριστικό γνώρισμα
Η αντίσταση συνεχούς ρεύματος του τελειωμένου καλωδίου στους 20ºC ανά km δεν είναι μεγαλύτερη από τα ακόλουθα:
| Ονομαστική διατομή mm2 | 15 | 2.5 | 4 | 6 | 10 | 16 | 25 |
| Cu πυρήνα | 12.1 | 7.41 | 4.61 | 3.08 | 1.83 | 1.15 | 0.727 |
| Αλ πυρήνα | 18.1 | 12.1 | 7.41 | 4.61 | 3.08 | 1.91 | 1.20 |
| Ονομαστική διατομή mm2 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| Cu πυρήνα | 0.524 | 0.387 | 0.268 | 0.193 | 0.153 | 0.124 | 0.0991 |
| Αλ πυρήνα | 0.868 | 0.641 | 0.443 | 0.320 | 0.253 | 0.206 | 0.164 |
| Ονομαστική διατομή mm2 | 240 | 300 | 400 | 500 | 630 | 800 | 1000 |
| Cu πυρήνα | 0.0754 | 0.0601 | 0.0470 | 0.0366 | 0.0283 | 0.0221 | 0.0176 |
| Αλ πυρήνα | 0.125 | 0.100 | 0.0778 | 0.0605 | 0.0469 | 0.0367 | 0.0291 |
Σχέδιο:
Συσκευασία: Ξύλινα τύμπανα εξαγωγής.
