Εφαρμογή: Καλώδια 6/10kV N2XSEY
Καλώδια μέσης τάσης για δίκτυα διανομής. επίσης για σύνδεση με μονάδες παραγωγής και σύνδεση εγκαταστάσεων και διεργασιών. Τοποθετείται απευθείας στο έδαφος, σε εξωτερικούς χώρους, σε εσωτερικούς χώρους και σε αγωγούς καλωδίων.
 |
 |
 |
Τυπικό: 6/10kV Καλώδια N2XSEY
DIN VDE 0276-620, HD 620, EN 60228 Επιβραδυντικό φλόγας σύμφωνα με IEC/EN 60332-1-2
Τεχνικό Χαρακτηριστικό: Καλώδια N2XSEY 6/10kV
Ονομασία τάσης (Uo/U)(Um): 6/10 (12)kV
Τάση δοκιμής: 21 kV
Διαβάθμιση θερμοκρασίας:
Διορθώθηκε: -20 βαθμός έως +70 βαθμός
Κάμψη: -5 βαθμός σε +70 βαθμό
Θερμοκρασία βραχυκυκλώματος: +250 βαθμοί
Ελάχιστη ακτίνα κάμψης: 15 x συνολική διάμετρος

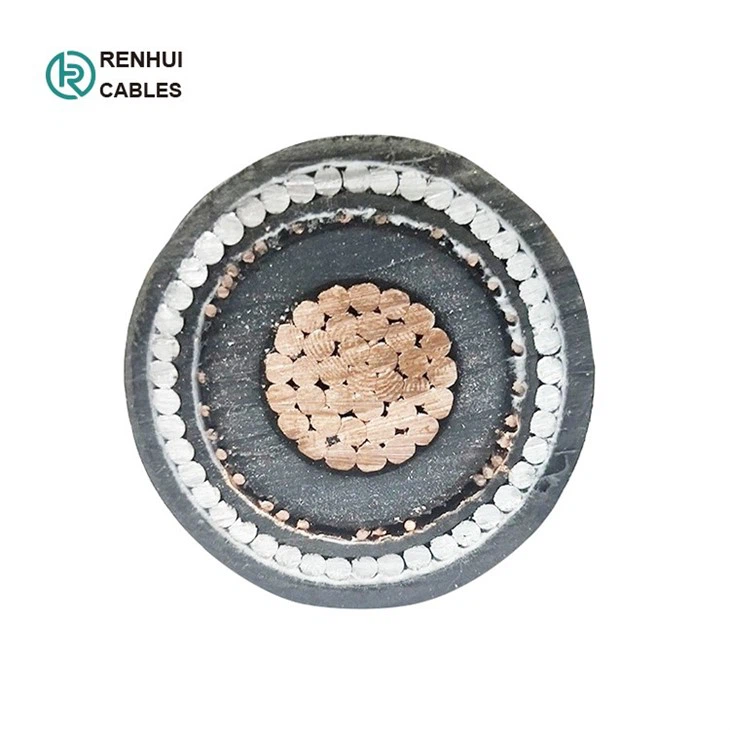

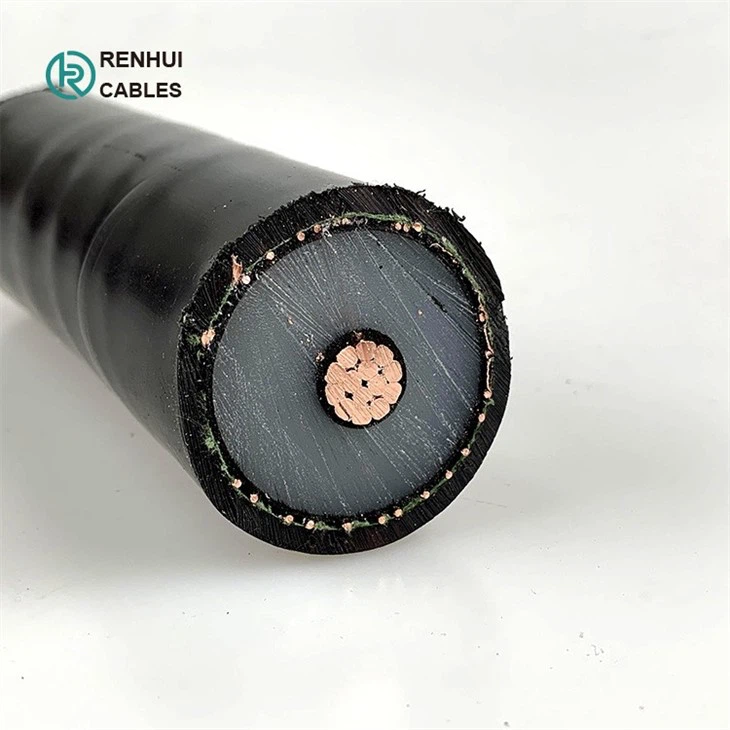

Δομή Καλωδίου: Καλώδια N2XSEY 6/10kV
Αγωγός: Συμπυκνωμένος χάλκινος αγωγός, κατηγορίας 2
Οθόνη αγωγού: Ημιαγώγιμο υλικό
Μόνωση: XLPE (πολυαιθυλένιο με σταυροειδείς δεσμούς)
Σίτα μόνωσης: Ημιαγώγιμο υλικό
Οθόνη: Χάλκινα σύρματα με περιτύλιγμα χάλκινης ταινίας (ή οθόνη ταινίας χαλκού)
Θήκη: PVC (HDPE)
Χρώμα θήκης: Κόκκινο
Τεχνικό δελτίο: Καλώδια N2XSEY 6/10kV
|
Αγωγός |
Πάχος μόνωσης (mm) |
Οθόνη ταινίας χαλκού (κατά προσέγγιση) (mm) |
PVC πάχος στρώσης (mm) |
Εξωτερική διάμετρος θωρακισμένου σύρματος (mm) |
Πάχος θήκης (mm) |
Εξωτερική διάμετρος (κατά προσέγγιση) (mm) |
Βάρος καλωδίου πυρήνα χαλκού (kg/km) |
Βάρος καλωδίου πυρήνα αλουμινίου (kg/km) |
||
|
Επιφάνεια διατομής (mm2) |
Δομή |
Εξωτερική διάμετρος (mm) |
||||||||
|
25 |
Συμπαγής γύρος |
6.0 |
3.4 |
0.1 |
1.3 |
2.5 |
2.5 |
48.0 |
4175 |
3703 |
|
35 |
Συμπαγής γύρος |
7.2 |
3.4 |
0.1 |
1.3 |
2.5 |
2.6 |
50.8 |
4733 |
4072 |
|
50 |
Συμπαγής γύρος |
8.4 |
3.4 |
0.1 |
1.4 |
2.5 |
2.7 |
53.8 |
5491 |
4547 |
|
70 |
Συμπαγής γύρος |
10.0 |
3.4 |
0.1 |
1.5 |
2.5 |
2.8 |
57.6 |
6446 |
5124 |
|
95 |
Συμπαγής γύρος |
11.7 |
3.4 |
0.1 |
1.5 |
2.5 |
2.9 |
61.5 |
7530 |
5737 |
|
120 |
Συμπαγής γύρος |
13.1 |
3.4 |
0.1 |
1.6 |
2.5 |
3.0 |
64.9 |
8628 |
6363 |
|
150 |
Συμπαγής γύρος |
14.6 |
3.4 |
0.1 |
1.6 |
2.5 |
3.1 |
68.3 |
9794 |
6963 |
|
185 |
Συμπαγής γύρος |
16.3 |
3.4 |
0.1 |
1.7 |
2.5 |
3.3 |
72.6 |
11326 |
7834 |
|
240 |
Συμπαγής γύρος |
18.5 |
3.4 |
0.1 |
1.8 |
3.15 |
3.5 |
79.2 |
14268 |
9737 |
|
300 |
Συμπαγής γύρος |
20.7 |
3.4 |
0.1 |
1.9 |
3.15 |
3.6 |
84.8 |
16641 |
10978 |
|
400 |
Συμπαγής γύρος |
23.8 |
3.4 |
0.1 |
2.0 |
3.15 |
3.9 |
92.3 |
20362 |
12811 |
|
500 |
Συμπαγής γύρος |
26.6 |
3.4 |
0.1 |
2.1 |
3.15 |
4.1 |
99.3 |
24203 |
14764 |
Πρόοδος παραγωγής
Πιστοποιητικά:
 |
 |
Συσκευασία:
-Ξύλινο τύμπανο από χάλυβα (καπνισμός)
Μήκος καλωδίου σε κάθε τύμπανο: 1000m/2000m ή σύμφωνα με τις πραγματικές απαιτήσεις μήκους καλωδίου.
-Μέγεθος τυμπάνου:
Ανάλογα με το μήκος του καλωδίου και το μέγεθος του δοχείου
Για να σας αναφέρουμε την ακριβή τιμή, πείτε μας ευγενικά την απαιτούμενη ποσότητα μήκους καλωδίου. Μεγαλύτερη ποσότητα, περισσότερη έκπτωση έτοιμη για εσάς!
- Λιμάνι αποστολής:
Qingdao ή άλλα λιμάνια σύμφωνα με τις απαιτήσεις σας.
- Θαλάσσιες μεταφορές:
Οι προσφορές FOB/C&F/CIF είναι όλες διαθέσιμες.
 |
 |
 |
