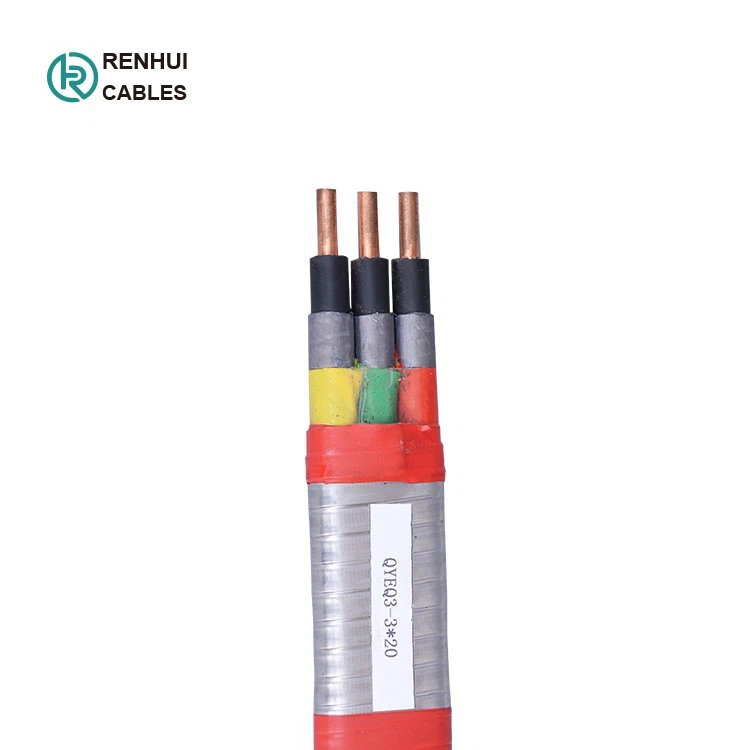

1.Εφαρμογή(Υποβρύχια Καλώδια):
Το καλώδιο υποβρύχιας αντλίας χρησιμοποιείται για το καλώδιο τροφοδοσίας μονάδων ESP που είναι εγκατεστημένο σε χερσαία ή υπεράκτια πετρελαιοπηγές.
2.Δομή (Υποβρύχια Καλώδια):
Τα καλώδια για υποβρύχια αντλία λαδιού ή μονάδα αντλίας μπορούν να παραχθούν με διαφορετικούς τύπους και προδιαγραφές, η διατομή του αγωγού είναι 42mm2 και κάτω. Η θερμοκρασία του πηγαδιού είναι από 50ºC έως 180ºC, η μέγιστη. Η θερμοκρασία συνεχούς λειτουργίας του αγωγού είναι 204ºC. Το μονωτικό υλικό που μπορεί να χρησιμοποιηθεί είναι το παρακάτω: PP, EPR, πολυιμίδιο-F46, XLPE κ.λπ. Το υλικό του εσωτερικού χιτωνίου περιλαμβάνει NBR, ένωση νεοπρενίου και PVC, EPR, φθοροπλαστικά, μόλυβδο κ.λπ. Το υλικό της εξωτερικής θήκης είναι όπως η ταινία γαλβανισμένου χάλυβα, η ταινία από ανοξείδωτο χάλυβα κ.λπ.
3.Διαμόρφωση (Υποβρύχια Καλώδια):
Αγωγός -- Συμπαγής ή στραγγισμένος επικασσιτερωμένος χαλκός
Μόνωση -- EPDM/EPR
Θήκη -- EPDM/EPR
Barrier -- Ανθεκτικό σε λάδι ή ταινία πλέξης Στρώμα (Διαχωριστής)
Θωράκιση -- Θωράκιση από γαλβανισμένο χάλυβα/ανοξείδωτο χάλυβα/μονέλ με ταινία
Τύπος 3kV
AWG Αρ. | Διατομή | Αγωγός | Μόνωση | Πάχος θήκης | Συνολικά | Βάρος αναφοράς |
1 | 3×42.4 | 1/7.35 | 1.9 | 1 | 16×45 | 3544 |
2 | 3×33.6 | 1/6.54 | 1.9 | 1 | 15×43 | 3116 |
4 | 3×21.1 | 1/5.19 | 1.9 | 1 | 14×38 | 2442 |
5 | 3×16.8 | 1/4.62 | 1.9 | 1 | 13×36 | 2211 |
6 | 3×13.3 | 1/4.12 | 1.9 | 1 | 12×34 | 1989 |
7 | 3×10.6 | 1/3.60 | 1.9 | 1 | 11×32 | 1767 |
Τύπος 6KV
AWG Αρ. | Διατομή | Αγωγός | Μόνωση | Πάχος θήκης | Συνολικά | Βάρος αναφοράς |
1 | 3×42.4 | 1/7.35 | 2.3 | 1 | 16×47 | 3850 |
2 | 3×33.6 | 1/6.54 | 2.3 | 1 | 15×45 | 3320 |
4 | 3×21.1 | 1/5.19 | 2.3 | 1 | 14×40 | 2730 |
5 | 3×16.8 | 1/4.62 | 2.3 | 1 | 13×38 | 2410 |
6 | 3×13.3 | 1/4.12 | 2.3 | 1 | 12×36 | 2100 |
7 | 3×10.6 | 1/3.60 | 2.3 | 1 | 11×34 | 1790 |
